Руководство по работе с шаблоном R-DK-2022 v1
*руководство обновляемое
1 Введение
Так уж было принято у нас в России, что люди самостоятельно, не жалея своих сил и времени развивали BIM, поднимая уровень проектирования в нашей стране. На альтруизме этих людей были созданы бесплатно распространяемые шаблоны и семейства для Revit, которыми до сих пор пользуются люди.
Следуя данной хорошей во всех смыслах традиции, продолжаю эти начинания.
Все материалы, используемые в шаблоне созданы самостоятельно или заимствованы из свободно распространяемых источников для общего блага. Шаблон использует ФОП ADSK 2021 для возможности совместимости.
Для быстрой адаптации пользователей, все, что касается принципов работы с листами, организацией диспетчера проекта, марок, видов, шрифтов, вспомогательных спецификаций, системных семейств и т.д. принято, как в шаблоне ADSK 2021+, поэтому данную инструкцию читать совместно с руководством по работе с ADSK-шаблонами Revit 2021+ от компании BIM2B.
В планах дальнейшее развитие шаблона, кто хочет оказать помощь в доработке шаблона и создания новых семейств писать по адресу: buntr@mail.ru
Следуя данной хорошей во всех смыслах традиции, продолжаю эти начинания.
Все материалы, используемые в шаблоне созданы самостоятельно или заимствованы из свободно распространяемых источников для общего блага. Шаблон использует ФОП ADSK 2021 для возможности совместимости.
Для быстрой адаптации пользователей, все, что касается принципов работы с листами, организацией диспетчера проекта, марок, видов, шрифтов, вспомогательных спецификаций, системных семейств и т.д. принято, как в шаблоне ADSK 2021+, поэтому данную инструкцию читать совместно с руководством по работе с ADSK-шаблонами Revit 2021+ от компании BIM2B.
В планах дальнейшее развитие шаблона, кто хочет оказать помощь в доработке шаблона и создания новых семейств писать по адресу: buntr@mail.ru
2 Семейства
Семейства, разработанные в рамках данного шаблона, имеют наименование начинающиеся R-DK…
2.1 Категория - каркас несущий
Деревянные конструкции создавать с помощью инструментов Балка или Раскос.
Также возможно использовать инструменты ферма и балочная система.
Также возможно использовать инструменты ферма и балочная система.
| Таблица семейств каркас несущий | |
|---|---|
| Наименование семейства | Изображение |
| R-DK_Брус деревянный |  |
| R-DK_Бревно круглое деревянное |  |
| R-DK_Лист деревянный |  |
| R-DK_Двутавр деревянный |  |
| Таблица основных параметров каркас несущий | |
|---|---|
| Наименование параметра | Свойства |
| Марка | Определяет элемент в спецификации к схеме расположения |
| ADSK_Марка конструкции | Определяет группировку в спецификации к схеме расположения марок конструкций |
| ADSK_Главная деталь конструкции | Определяет положение марки в спецификациях на элемент из нескольких отправочных элементов |
| ADSK_Наименование (параметр типа) | Определяет наименование элемента в спецификации в соответствующем столбце |
| Группа модели (параметр типа) | Имеет значение «КД». Используется для фильтрования элементов в спецификации и на видах |
| Описание (параметр типа) | Нормативный документ на элемент |
| ADSK_Размер в погонных метрах (параметр типа) | Определяет тип подсчета, в метрах погонных или определенной длины |
| ADSK_Масса на единицу длины | Масса погонного метра профиля |
Ключевые правила при создании семейств в категории каркас несущий:
- Для того чтобы семейство попадало в спецификацию с правильным названием необходимо заполнить в типе ADSK_Наименование.
- Для того чтобы семейство попадало в спецификацию с правильным названием необходимо заполнить в типе ADSK_Наименование.

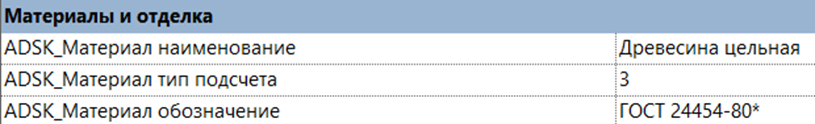

- Для учета в ведомости расхода материала необходимо задать в типе материал деревянного элемента:
- При необходимости учета деревянного элемента в метрах погонных необходимо поставить соответствующую галочку в типе, и переименовать тип семейства добавив в название «м.п.»
- Все семейства, созданные в данной категории из дерева, имеют в типе заполненный параметр группа модели - «КД». Данный параметр используется для фильтрации деревянных элементов на виде и в спецификации.
2.2 Категория – соединения несущих конструкций
В шаблоне принято, что все семейства крепежей и метизов созданы в категории «Соединения несущих конструкций». Это было сделано для того, чтобы данную категорию удобно было настраивать в предопределении графике.
| Таблица семейств каркас несущий | |
|---|---|
| Наименование семейства | Изображение |

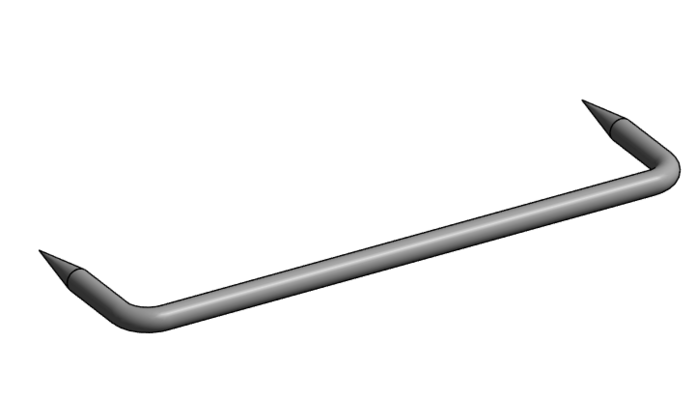

| R-DK_Скоба строительная |  |
| R-DK_Гвозди ГОСТ 4028-63 |  |
| R-DK_Шуруп DIN 571 |  |

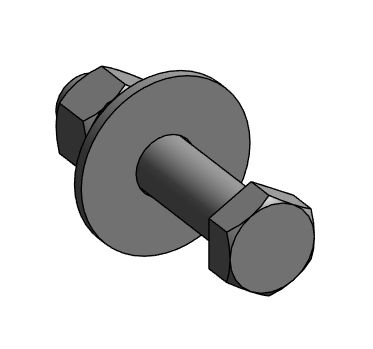

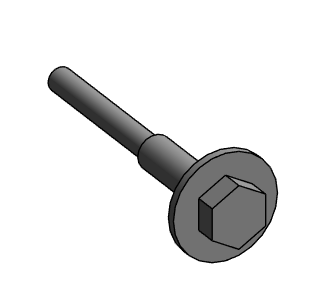

| R-DK_БолтСшестиграннойГоловкой _КлассТочности B_Тип 1_ГОСТ 7798-70 |  |
| R-DK_Гайка_ГОСТ 5915-70 |  |
| R-DK_Шайба_ГОСТ 6958-78 |  |
| Таблица основных параметров каркас несущий | |
|---|---|
| Наименование параметра | Свойства |
| Марка | Определяет элемент в спецификации на крепеж |
| ADSK_Примечание | Определяет группировку в ведомости расхода материалов. По ГОСТ 21.504-2016 определено два значения: - Металл на монтаж - Металл на завод КДК |
| ADSK_Наименование (параметр типа) | Определяет наименование элемента в спецификации в соответствующем столбце |
| ADSK_Обозначение | Нормативный документ на элемент. Выводится в спецификации в соответствующем столбце. |
| Группа модели (параметр типа) | Имеет значение «КД Крепеж». Используется для фильтрования элементов в спецификации и на видах |
| ADSK_Способ подсчета массы | Параметр для подсчета массы в ведомости расхода материалов. Параметр принимает 2 значения: 0 - Когда масса элемента берется из параметра "ADSK_Масса элемента". (Для семейств категории соединения несущих конструкций). 1 - Когда масса элемента считается по формуле "ADSK_Масса на единицу длины" * "ADSK_Длина арматуры". (Для семейств категории несущая арматура). |
Ключевые правила при создании семейств в категории соединения несущих конструкций:
- Для того чтобы семейство попадало в спецификацию с правильным названием необходимо заполнить в типе ADSK_Наименование.
- Для того чтобы семейство попадало в спецификацию с правильным названием необходимо заполнить в типе ADSK_Наименование.
- Для того чтобы семейство попадало в спецификацию с правильным обозначением необходимо заполнить в типе ADSK_Обозначение.
- Все семейства, созданные в данной категории, имеют в типе заполненный параметр группа модели - «КД Крепеж». Данный параметр используется для фильтрации элементов на виде и в спецификации.
- Параметр "ADSK_Способ подсчета массы" служит для подсчета массы в ведомости расхода материалов. Принимает 2 значения:
0 - Когда масса элемента берется из параметра "ADSK_Масса элемента". (Для семейств категории соединения несущих конструкций).
1 - Когда масса элемента считается по формуле "ADSK_Масса на единицу длины" * "ADSK_Длина арматуры". (Для семейств категории несущая арматура).
0 - Когда масса элемента берется из параметра "ADSK_Масса элемента". (Для семейств категории соединения несущих конструкций).
1 - Когда масса элемента считается по формуле "ADSK_Масса на единицу длины" * "ADSK_Длина арматуры". (Для семейств категории несущая арматура).
Примечание:
- Я не являюсь автором семейств болта, гайки и шайбы. Наименование семейства изменено, так как внедрены дополнительные параметры.

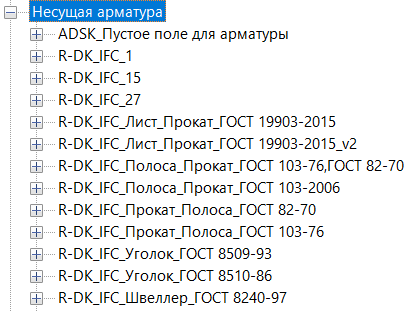

2.3 Категория – несущая арматура
Прокатный профиль, используемый в шаблоне создан, как IFC арматура.
Используются стандартные семейства ADSK, отчищенные от ненужных типов.
Используются стандартные семейства ADSK, отчищенные от ненужных типов.
Для учета в спецификации необходимо задавать параметр «ADSK_Метка основы».
А также у одного элемента в группе проставлять галочку «ADSK_Главная деталь изделия».
А также у одного элемента в группе проставлять галочку «ADSK_Главная деталь изделия».
Примечание:
- Наименование семейства изменено, так как внедрены дополнительные параметры.
3 Материалы
В рамках шаблона используется следующие материалы:
Материалы отличаются по цветам и параметрам:
Материалы отличаются по цветам и параметрам:

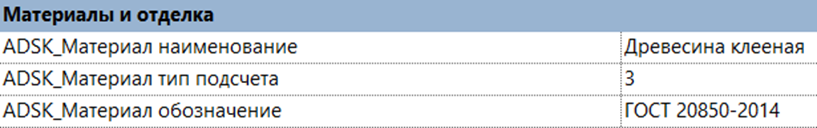

ADSK_Древесина хвойная клееная

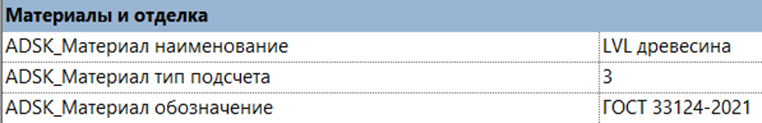

R-DK_LVL древесина

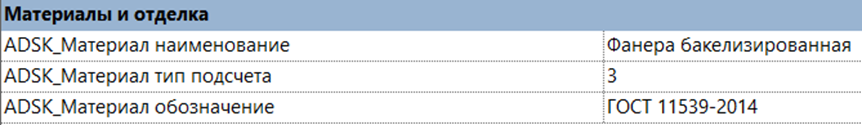

R-DK_ Фанера бакелизированная

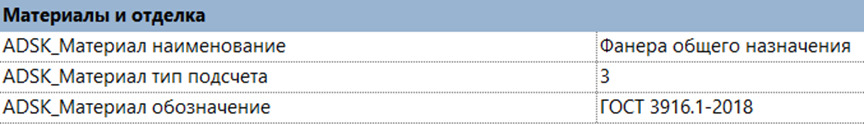

R-DK_Фанера общего назначения
R-DK_OSB-3
Для учета в спецификации необходимо задавать параметр «ADSK_Метка основы».
А также у одного элемента в группе проставлять галочку «ADSK_Главная деталь изделия».
А также у одного элемента в группе проставлять галочку «ADSK_Главная деталь изделия».
4 Спецификации
Разработанные спецификации:

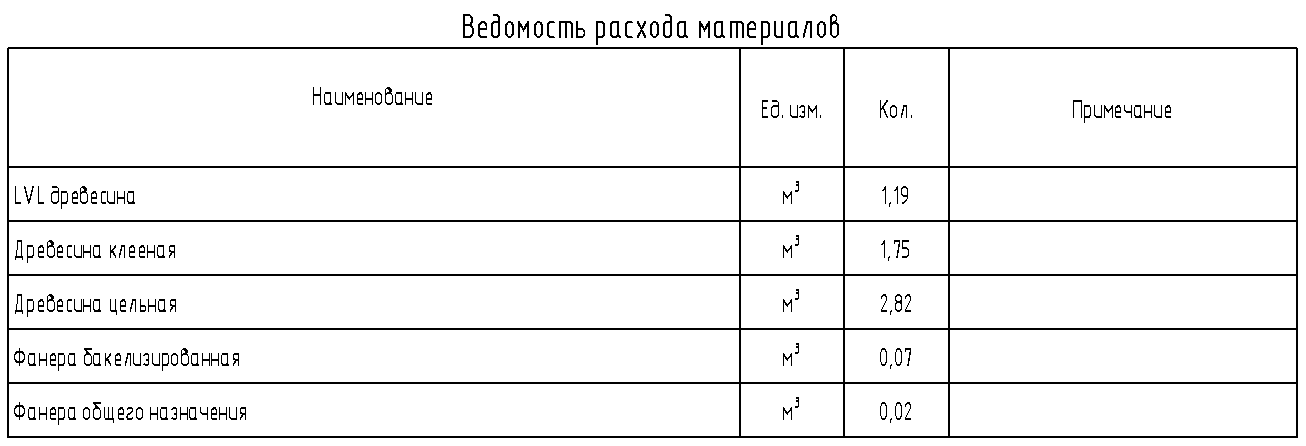

КД_1_Ведомость расхода материалов из дерева_Часть 1

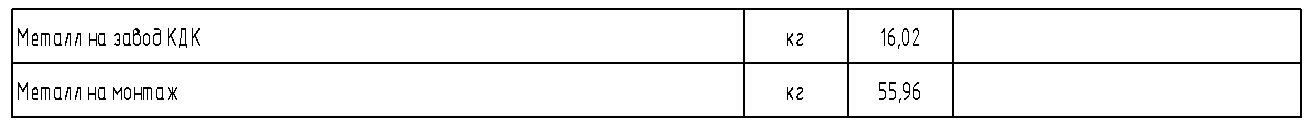

КД_2_Ведомость расхода материалов (металл)_Часть 2
КД_2_Ведомость расхода материалов (металл)_Часть 2
Ведомость расхода материалов выполнена на основе ГОСТ 21.504-2016.
Состоит из 2 частей, вторая часть устанавливается под первой.
В 1 часть попадают все элементы, содержащие параметр группа модели в типе равным – «КД».
Состоит из 2 частей, вторая часть устанавливается под первой.
В 1 часть попадают все элементы, содержащие параметр группа модели в типе равным – «КД».

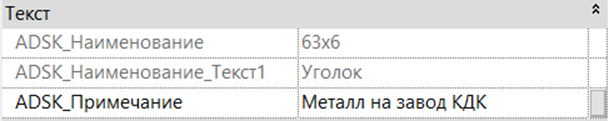

Для того, чтобы элементы правильно группировались в 2 части спецификации необходимо заполнить параметр семейства экземпляра "ADSK_Примечание" согласно ГОСТ 21.504-2016 «Метал на завод КДК» либо «Метал на монтаж». При необходимости можно задать произвольное наименование.
Пример:
Чтобы правильно подсчитать массу стальных элементов необходимо в типе семейства задавать параметр "ADSK_Способ подсчета массы".
Параметр принимает 2 значения:
0 - Когда масса элемента берется из параметра "ADSK_Масса элемента". (Для семейств категории соединения несущих конструкций).
1 - Когда масса элемента считается по формуле "ADSK_Масса на единицу длины" * "ADSK_Длина арматуры". (Для семейств категории несущая арматура).
Параметр принимает 2 значения:
0 - Когда масса элемента берется из параметра "ADSK_Масса элемента". (Для семейств категории соединения несущих конструкций).
1 - Когда масса элемента считается по формуле "ADSK_Масса на единицу длины" * "ADSK_Длина арматуры". (Для семейств категории несущая арматура).

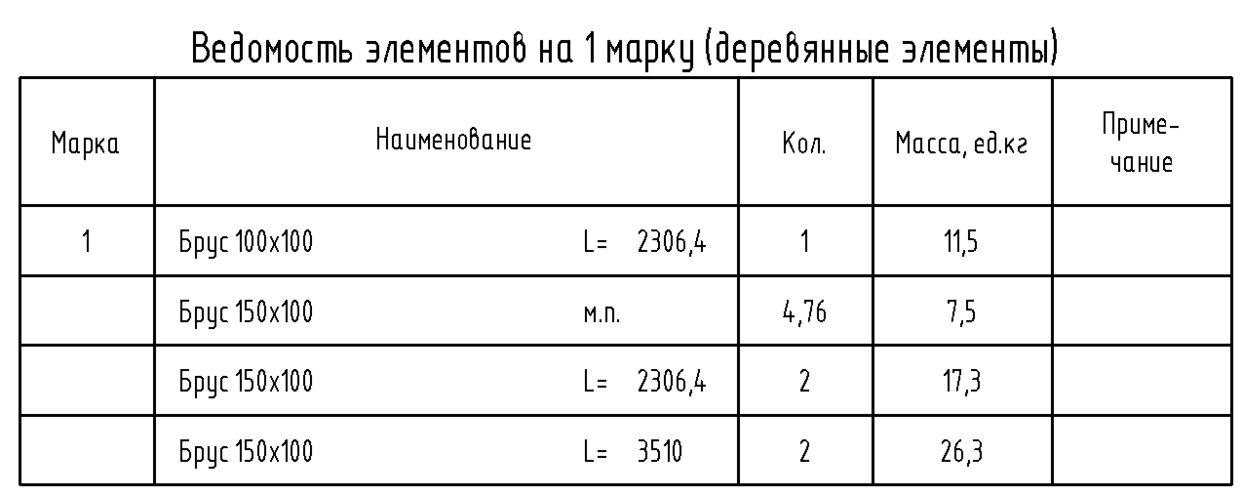

КД_Ведомость элементов на 1 марку (деревянные элементы)_Часть 1
Ведомость считает элементы входящие в 1 марку, которая задается в фильтрах спецификации.
Для правильного подсчета необходимо выделить все элементы входящие в 1 марку и назначить:
1. Параметр «ADSK_Марка конструкции»
2. У какого-то одного элемента в выделенной группе поставить галочку «ADSK_Главная деталь конструкции»
Для правильного подсчета необходимо выделить все элементы входящие в 1 марку и назначить:
1. Параметр «ADSK_Марка конструкции»
2. У какого-то одного элемента в выделенной группе поставить галочку «ADSK_Главная деталь конструкции»

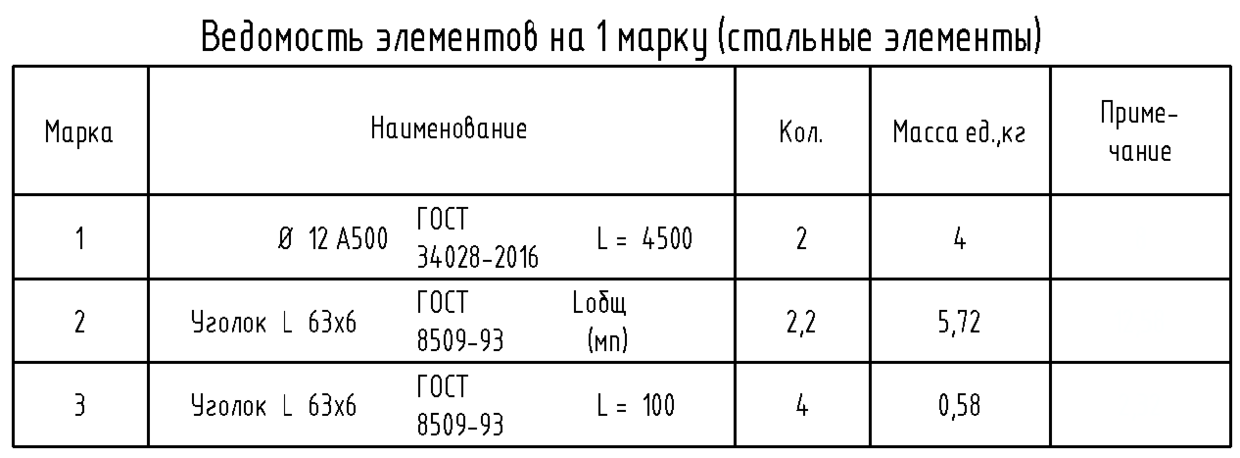

КД_Ведомость элементов на 1 марку (стальные элементы)_Часть 2
Ведомость выводит количество стальных элементов на 1 марку.
Для правильного подсчета необходимо выделить все элементы входящие в 1 марку и назначить:
1. Параметр «ADSK_Марка конструкции»
2. У какого-то одного элемента в выделенной группе поставить галочку «ADSK_Главная деталь изделия»
Для правильного подсчета необходимо выделить все элементы входящие в 1 марку и назначить:
1. Параметр «ADSK_Марка конструкции»
2. У какого-то одного элемента в выделенной группе поставить галочку «ADSK_Главная деталь изделия»

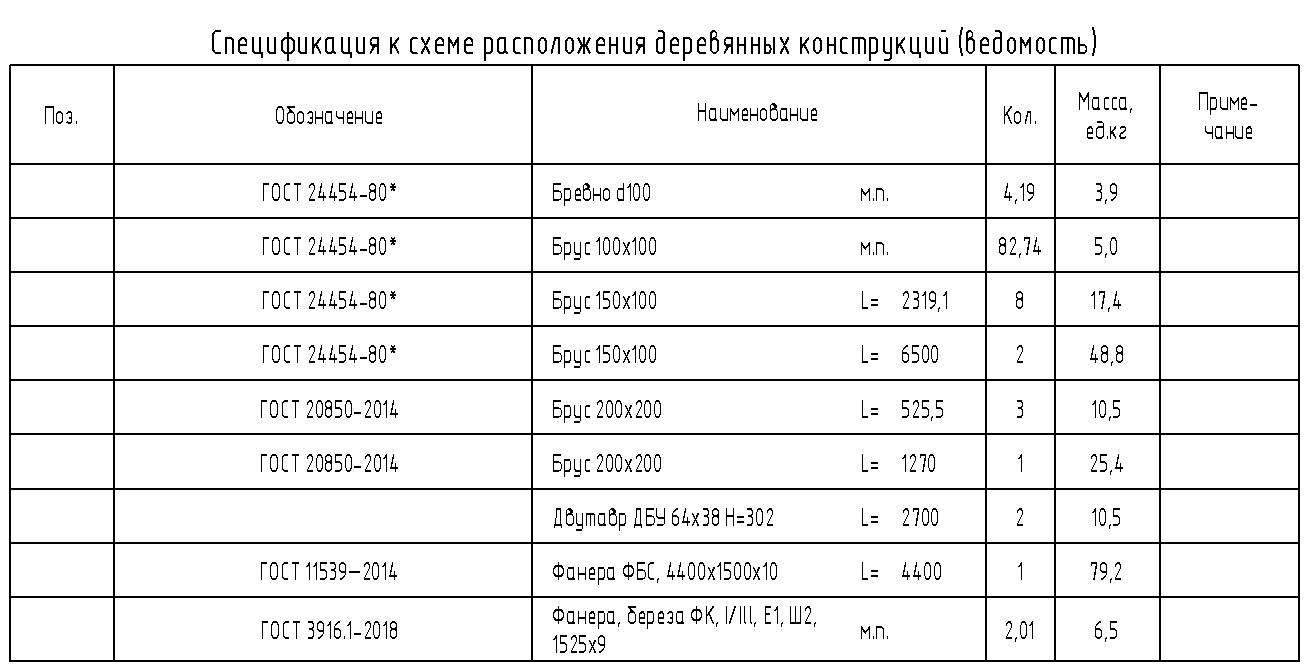

КД_Спецификация к схеме расположения деревянных элементов (ведомость)
В спецификацию приходят все элементы:
- С параметром «Группа модели» = «КД»
- С незаданным параметром «ADSK_марка конструкции»
- Параметр «Комментарий к типоразмеру» не равен «МК»
Для заполнения позиции в спецификации необходимо заполнить марку элемента.
- С параметром «Группа модели» = «КД»
- С незаданным параметром «ADSK_марка конструкции»
- Параметр «Комментарий к типоразмеру» не равен «МК»
Для заполнения позиции в спецификации необходимо заполнить марку элемента.
Ведомость в отличие от спецификации неправильно считает количество семейств состоящих из более чем одного элемента.
Например, двутавр в спецификацию, созданную ведомостью, попадает 2 раза, так как состоит из 2 материалов.
Например, двутавр в спецификацию, созданную ведомостью, попадает 2 раза, так как состоит из 2 материалов.

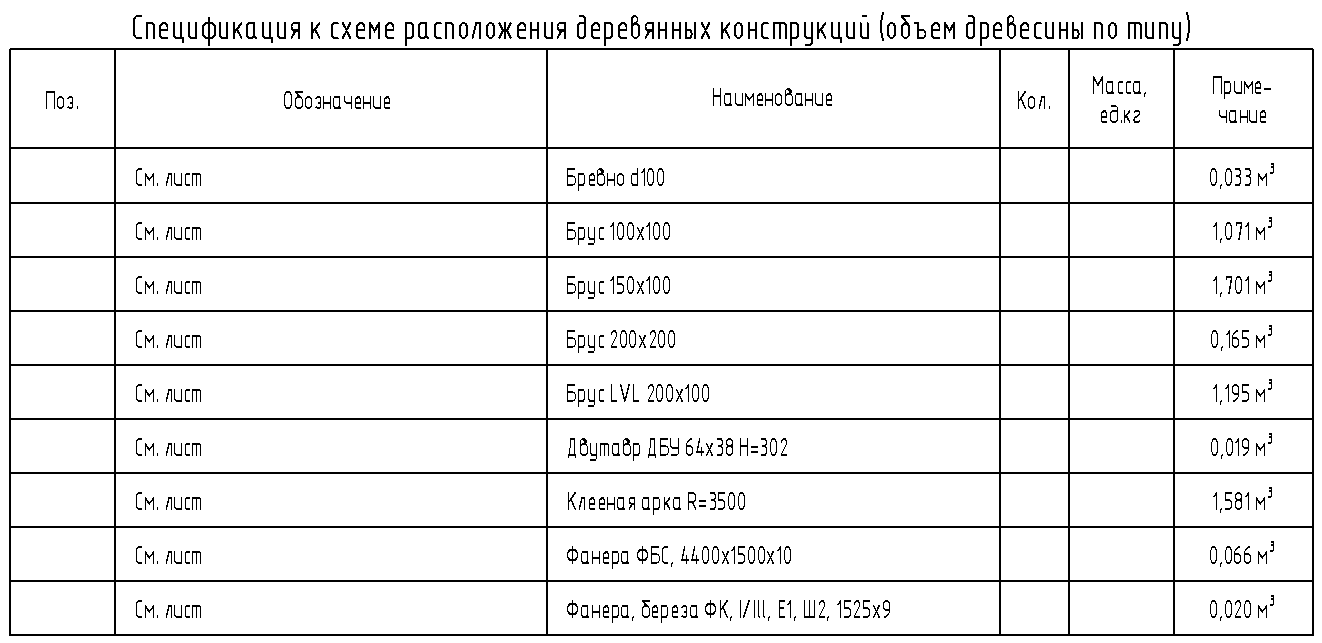

КД_Спецификация к схеме расположения деревянных элементов (объем древесины по типу)
Данная спецификация подсчитывает объем древесины. Сортировка производится по типу семейств.

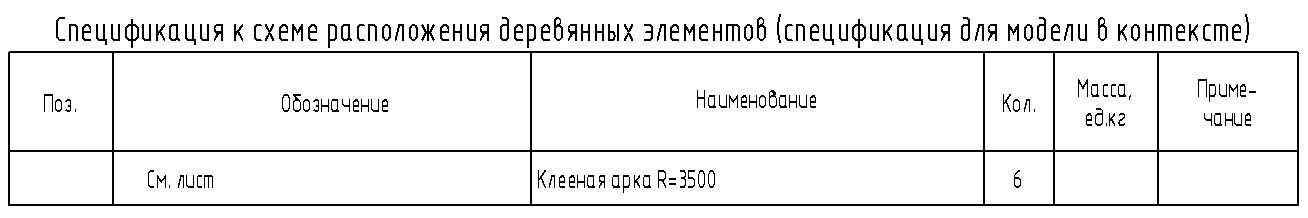

КД_Спецификация к схеме расположения деревянных элементов (спецификация для модели в контексте)
Данная спецификация используется для подсчета количества моделей в контексте.
Для того, чтобы модель в контексте попадала в спецификацию необходимо в типе добавить параметр «Группа модели» = «МК» (модель контекстная).
Также не забывайте при создании модели в контексте добавлять правильный материал для подсчета общей кубатуры в ведомости материалов.
Для того, чтобы модель в контексте попадала в спецификацию необходимо в типе добавить параметр «Группа модели» = «МК» (модель контекстная).
Также не забывайте при создании модели в контексте добавлять правильный материал для подсчета общей кубатуры в ведомости материалов.

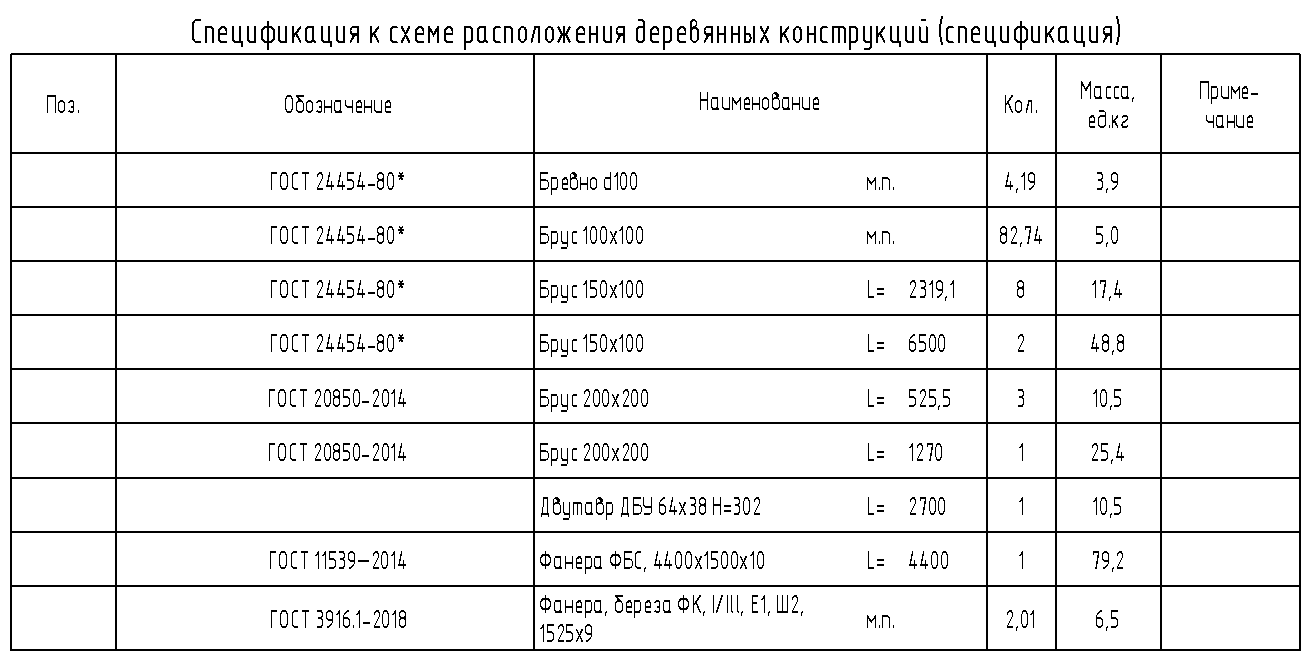

КД_Спецификация к схеме расположения деревянных элементов (спецификация)
В спецификацию приходят все элементы:
- С параметром «Группа модели» = «КД»
- С незаданным параметром «ADSK_марка конструкции»
- Параметр «Комментарий к типоразмеру» не равен «МК»
Для заполнения позиции в спецификации необходимо заполнить марку элемента.
- С параметром «Группа модели» = «КД»
- С незаданным параметром «ADSK_марка конструкции»
- Параметр «Комментарий к типоразмеру» не равен «МК»
Для заполнения позиции в спецификации необходимо заполнить марку элемента.
Спецификация в отличие от ведомости правильно считает количество элементов (семейства), состоящие из более чем одного элемента.
Например, двутавр в спецификацию, созданную ведомостью, попадает 2 раза, так как состоит из 2 материалов.
Например, двутавр в спецификацию, созданную ведомостью, попадает 2 раза, так как состоит из 2 материалов.

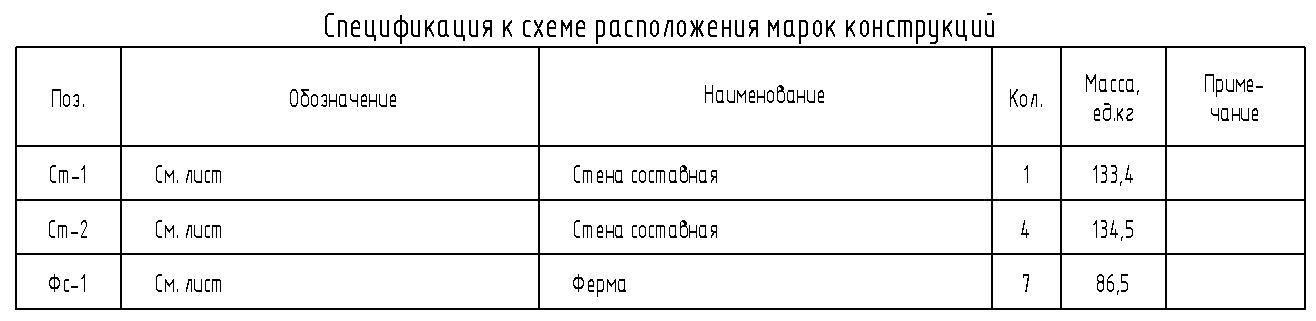

КД_Спецификация к схеме расположения марок конструкций
Спецификация производит подсчет марок конструкций. Выводит общую массу одной марки (состоящей из нескольких позиций) и подсчитывает количество одинаковых марок.
Для заполнения спецификации необходимо выполнить 2 условия:
1. Выделить все элементы входящие в данную марку, назначить параметр элементам «ADSK_Марка конструкции»
2. У какого-то одного элемента в одной группе поставить галочку «ADSK_Главная деталь конструкции”
Для заполнения столбца «Наименование» необходимо вписать значение в параметр «Комментарии».
Внимание спецификация считает только элементы из дерева.
Для заполнения спецификации необходимо выполнить 2 условия:
1. Выделить все элементы входящие в данную марку, назначить параметр элементам «ADSK_Марка конструкции»
2. У какого-то одного элемента в одной группе поставить галочку «ADSK_Главная деталь конструкции”
Для заполнения столбца «Наименование» необходимо вписать значение в параметр «Комментарии».
Внимание спецификация считает только элементы из дерева.

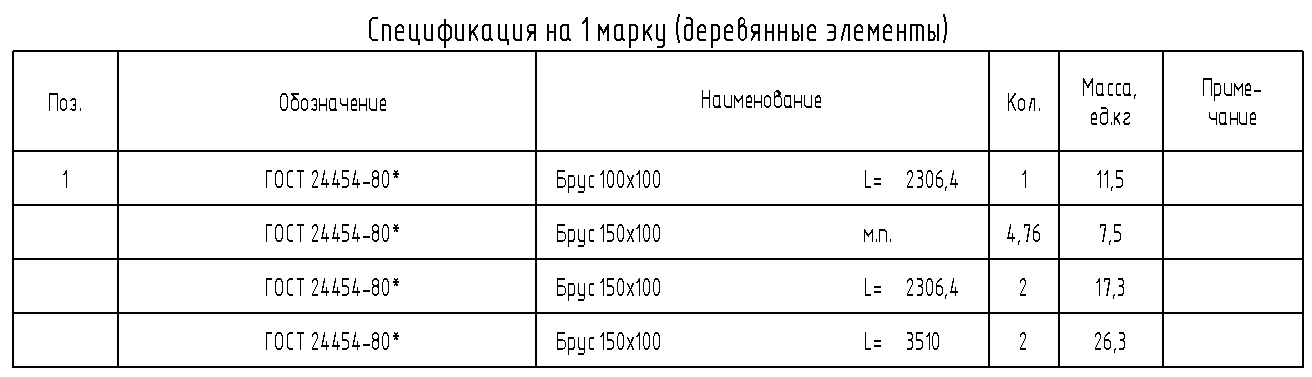

КД_Спецификация на 1 марку (деревянные элементы)
Спецификация считает элементы входящие в 1 марку, которая задается в фильтрах спецификации.
Для правильного подсчета необходимо выделить все элементы входящие в 1 марку и назначить:
1. Параметр «ADSK_Марка конструкции»
2. У какого-то одного элемента в выделенной группе поставить галочку «ADSK_Главная деталь конструкции»
Для правильного подсчета необходимо выделить все элементы входящие в 1 марку и назначить:
1. Параметр «ADSK_Марка конструкции»
2. У какого-то одного элемента в выделенной группе поставить галочку «ADSK_Главная деталь конструкции»

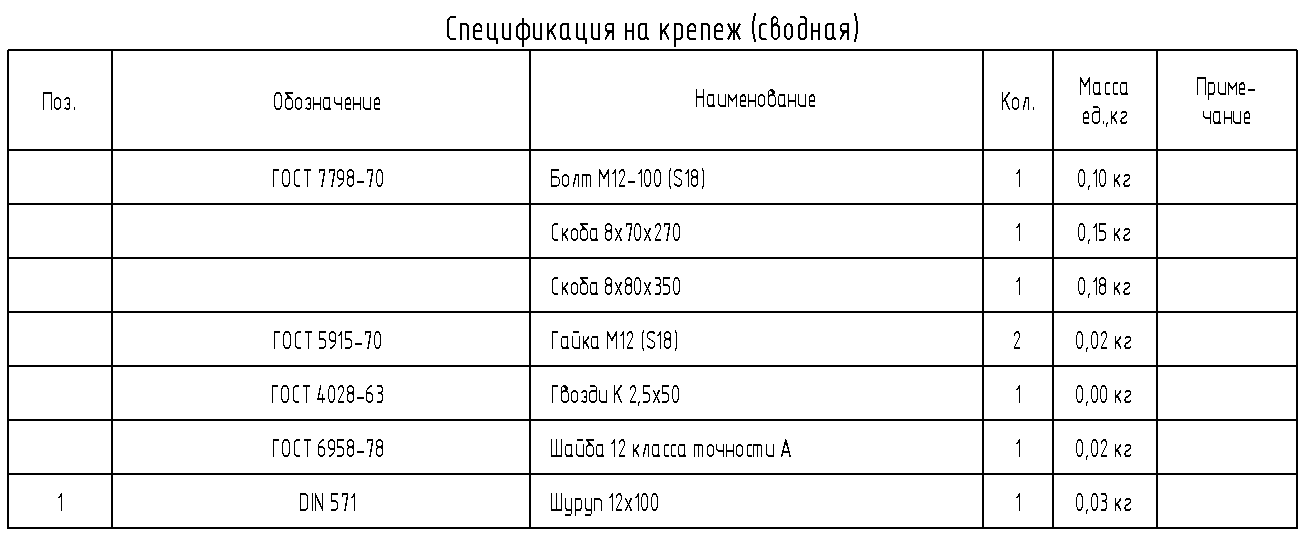

КД_Спецификация на крепеж (сводная)
Спецификация выводит общее количество крепежа в категории соединения несущих конструкций.
Так как в шаблоне принято, что весь крепеж создается в категории "соединения несущих конструкций" то в спецификации установлен фильтр согласно которому в спецификации учитываются элементы только из данной категории.
Так как в шаблоне принято, что весь крепеж создается в категории "соединения несущих конструкций" то в спецификации установлен фильтр согласно которому в спецификации учитываются элементы только из данной категории.

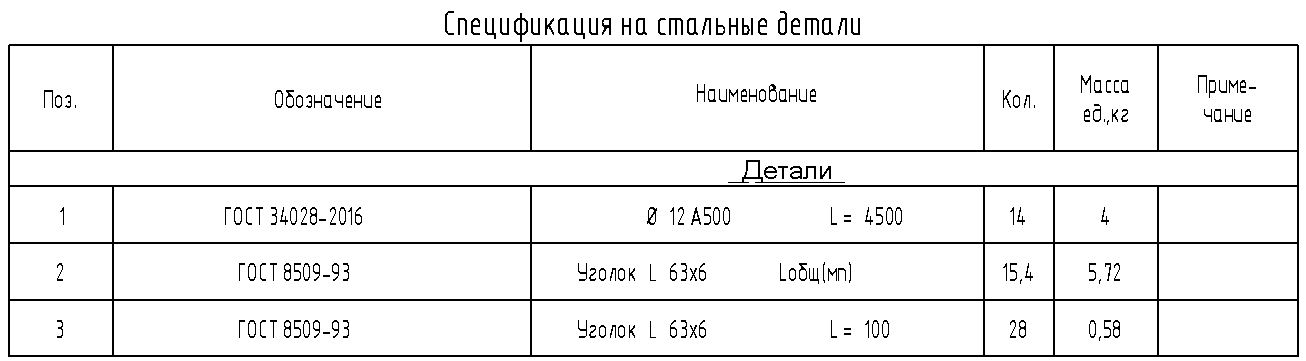

КД_Спецификация на стальные детали
Спецификация выводит общее количество стальных элементов.

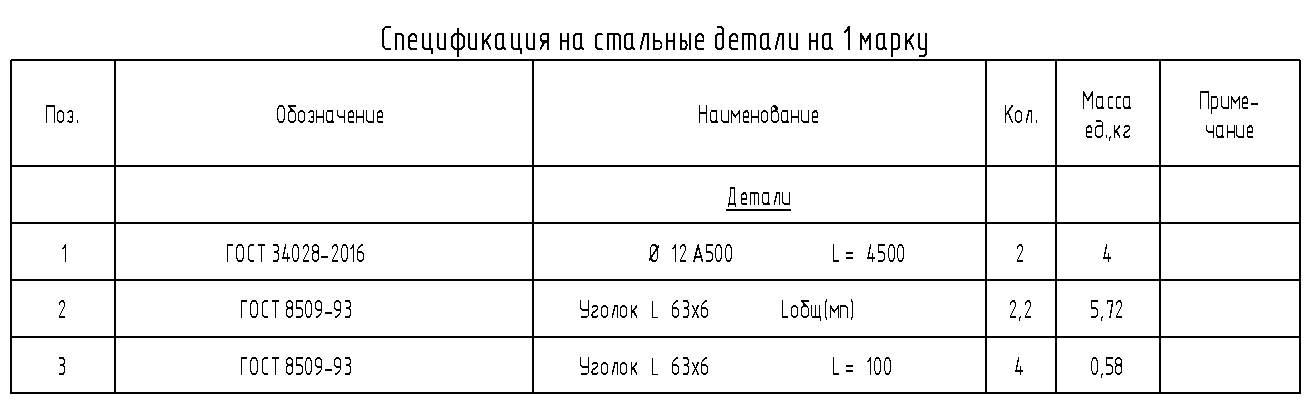

КД_Спецификация на стальные детали на 1 марку
Спецификация выводит количество стальных элементов на 1 марку.
Для правильного подсчета необходимо выделить все элементы входящие в 1 марку и назначить:
1. Параметр «ADSK_Марка конструкции»
2. У какого-то одного элемента в выделенной группе поставить галочку «ADSK_Главная деталь изделия»
Для правильного подсчета необходимо выделить все элементы входящие в 1 марку и назначить:
1. Параметр «ADSK_Марка конструкции»
2. У какого-то одного элемента в выделенной группе поставить галочку «ADSK_Главная деталь изделия»
5 Шаблоны видов
Работа с видами основана на тех же принципах, что и в шаблоне ADSK 2021.
Фильтры видов относящиеся к шаблону имеют имя начинающиеся на R-DK…
Преднастроено несколько шаблонов видов, шаблоны настраиваются пользователями в индивидуальном порядке.
Фильтры видов относящиеся к шаблону имеют имя начинающиеся на R-DK…
Преднастроено несколько шаблонов видов, шаблоны настраиваются пользователями в индивидуальном порядке.
