Программа для расчета деревянных конструкций в EXCEL

С помощью программы ExWood вы будете способны сами рассчитать любые деревянные конструкции

Видеоуроки

ExCalс (новое)

Шаблон ДК для Revit

новое

Описание и покупка модулей

История улучшений программы

Заказать индивидуальный проект

Приобрести полную версию программы

Обзор основных возможностей программы

*Программа постоянно улучшается, поэтому данное видео не отражает новых возможностей, подробнее читайте историю изменений

Перейти на YouTube канал

Описание

Расчет любых строительных конструкций это всегда трудоемкая и ответственная задача, даже для подготовленного инженера. Чтобы свести количество ошибок и времени к минимуму, мною были созданы расчетные модули на базе программы excel, с помощью которых можно рассчитать множество различных задач.

Изначально программа создавалась для своих нужд, потом по мере того, как программа развивалась и становилась лучше, я задумался, почему бы не распространить ее среди людей? Для этого мне пришлось не мало потрудиться создать сайт и оформить модули в красивый интуитивный вид, добавить подсказки и выпустить серию видеоуроков.

Проанализировав рынок, я нашел несколько программ для расчета деревянных конструкций, но все они проигрывают предоставленной здесь программе в первую очередь ценой, что является решающим фактором для покупателя. И вправду, зачем тратить десятки тысяч рублей на программу, которой может быть вы воспользуетесь один единственный раз, например, при строительстве собственного дома.

Многие люди не имея строительного образования пытаются сами рассчитать ту или иную конструкцию, конечно это дело каждого, но я твердо убежден, что любую работу должен выполнять профессионал своего дела, тогда все сложится хорошо. О печальном опыте тех самоуверенных людей, которые без соответствующей подготовки лезут в дебри строительной механики и сопромата, можно прочитать на строительных форумах, порой на усиление данных конструкций уходит в два раза больше денег, чем сама её стоимость...

На рынке много подрядчиков, которые строят без проекта, по опыту или на глаз, зачем вам лишние проблемы в виде сильно прогнувшегося перекрытия? С помощью программы ExWood вы сможете сами рассчитать и подобрать оптимальные сечения деревянных элементов используемых в строительстве вашего дома или любых других построек из дерева.

Программа создана инженером-расчетчиком результате многолетнего накопленного опыта, она содержит в себе опыт предыдущих поколений, приспособленный для нынешней эпохи.

Основные возможности программы ExWood:

Автоматическое определение расчетного сопротивления цельной, клееной и ЛВЛ древесины из однонаправленного шпона.
Расчет деревянных балок перекрытия, покрытия, однопролетных и многопролетных, при любых сочетаниях нагрузок, с учетом вибрации, зыбкости.

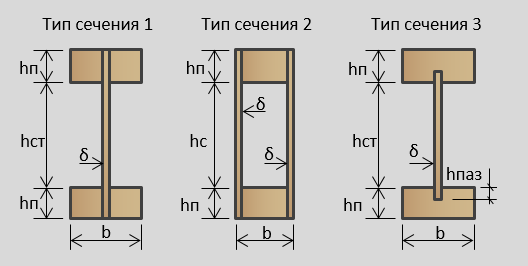

Расчет двутавровых балок по всем проверкам согласно СП64.13330.2017 деревянные конструкции, при этом можно выбирать материал стенки из OSB или фанеры.

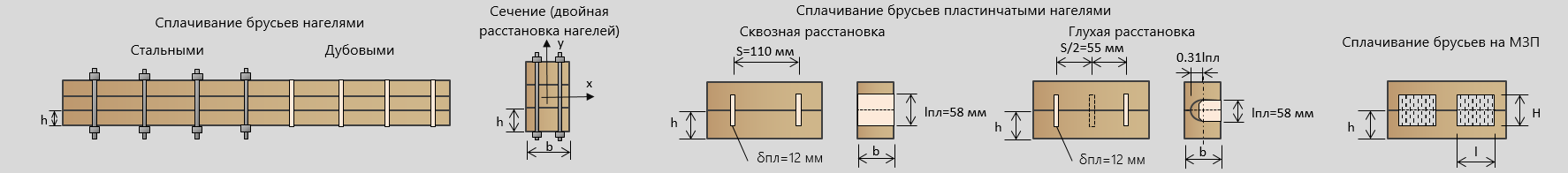

Расчет составных балок из брусьев с шпонками в виде стальных или дубовых цилиндрических нагелей, пластинчатых нагелей и металлозубчатных пластин (МЗП).
Расчет колонн и стоек, как сплошного, так и составного сечения.
Расчет прямоугольных и круглых сечений на любые заданные усилия.
Расчет внецентренно-сжатых, сжато-изгибаемых, растянуто-изгибаемых элементов.
Расчет на смятие.
Учет круглого и прямоугольного сечения одновременно.
Расчет обрешетки, карнизных свесов.

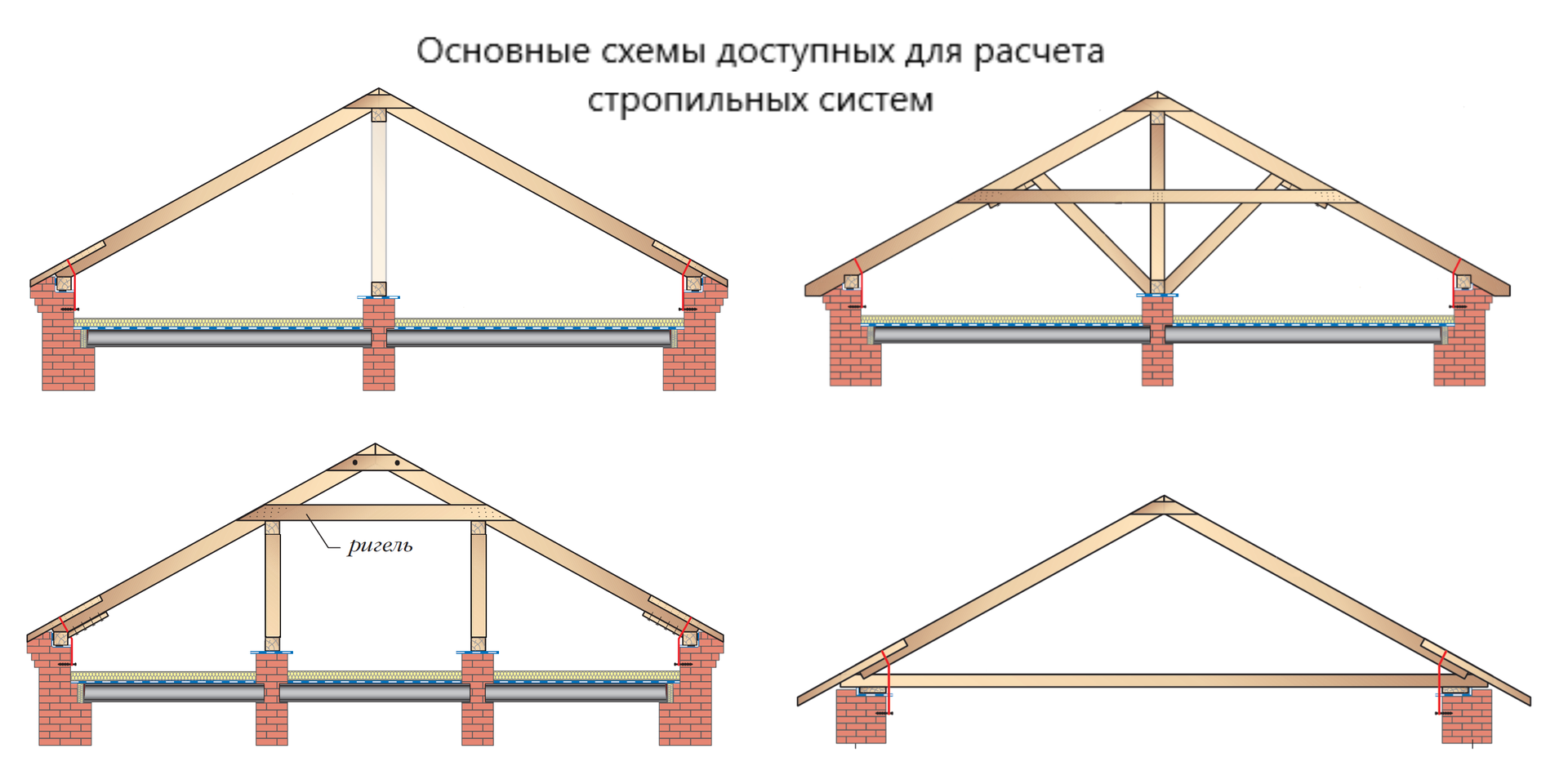

Расчет стропильной системы (5 наиболее часто используемые схемы).
Расчет нагельных соединений с использованием болтов, гвоздей, винтов, саморезов, дубовых цилиндрических нагелей.
Расчет соединения с использованием стальных накладок и прокладок.
Расчет изгибаемого стыка балки на нагелях.
Калькулятор подсчета объемов и стоимости пиломатериалов.

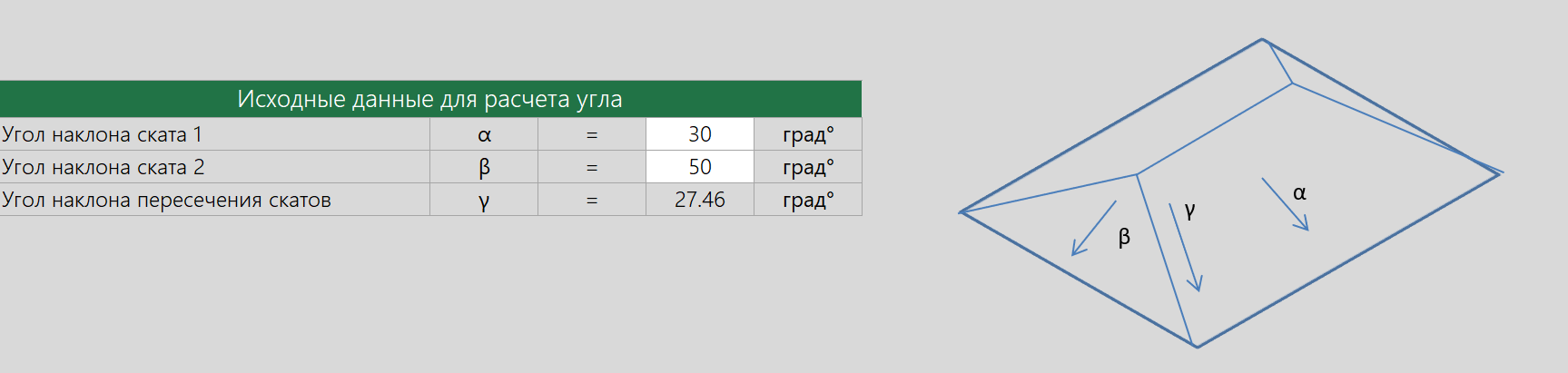

Определение искомого угла наклона кровли при соединении двух плоскостей со своими уклонами.

*Все расчеты выполняются строго по СП 64.13330.2011 и СП 64.13330.2017 Деревянные конструкции.

Галерея выполненных объектов

Расчет несущих конструкций был произведен в программе ExWood

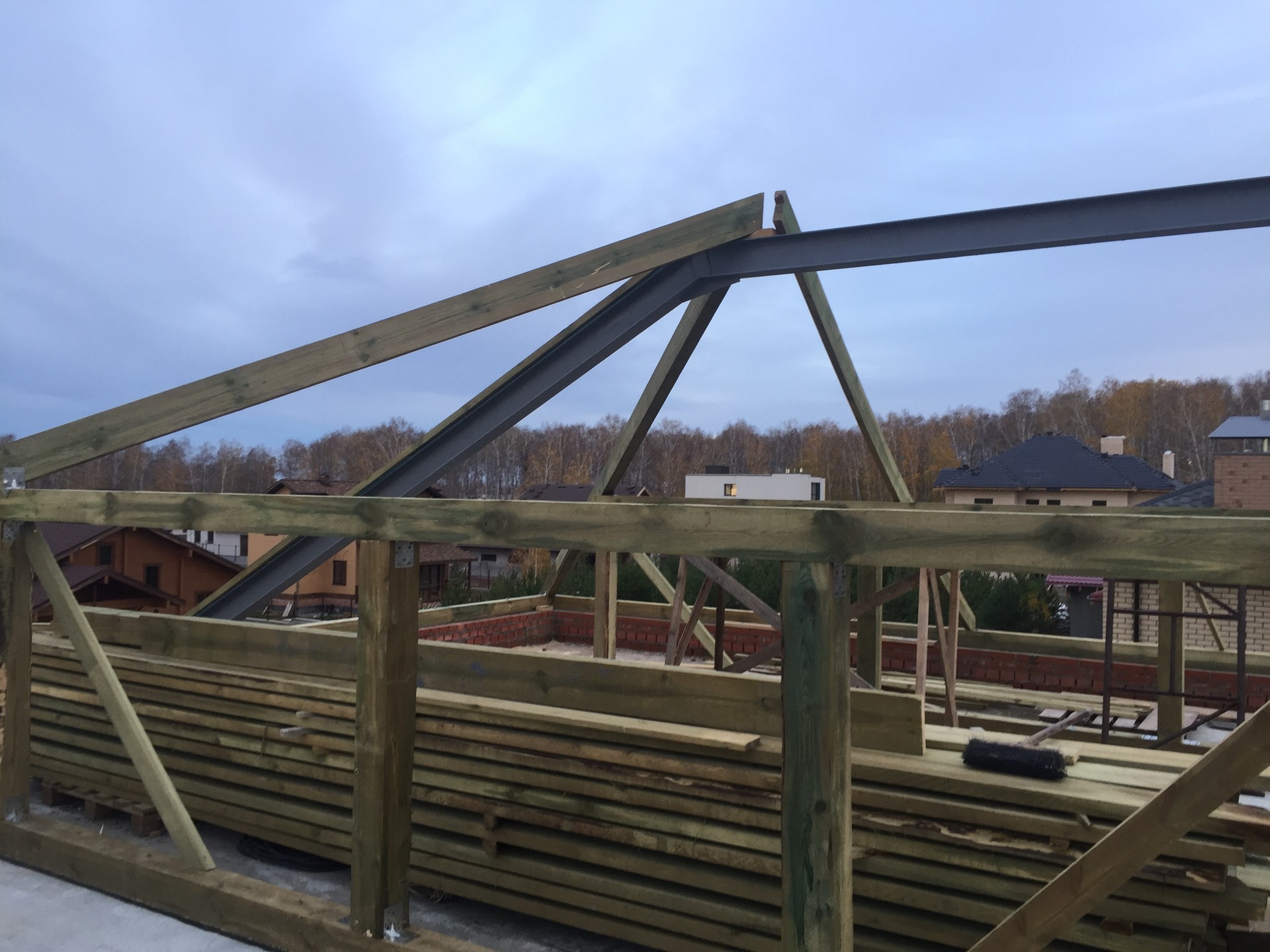

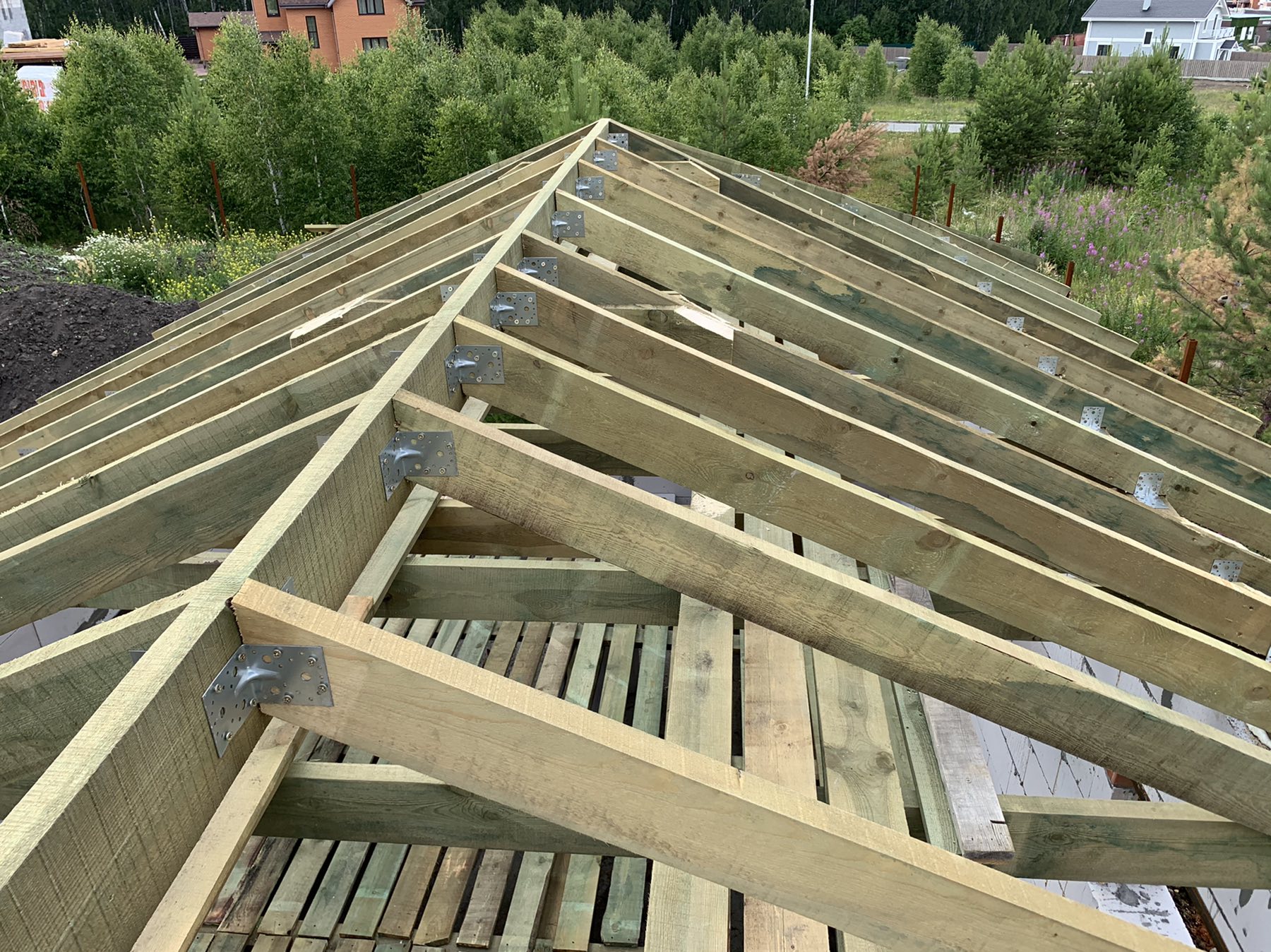

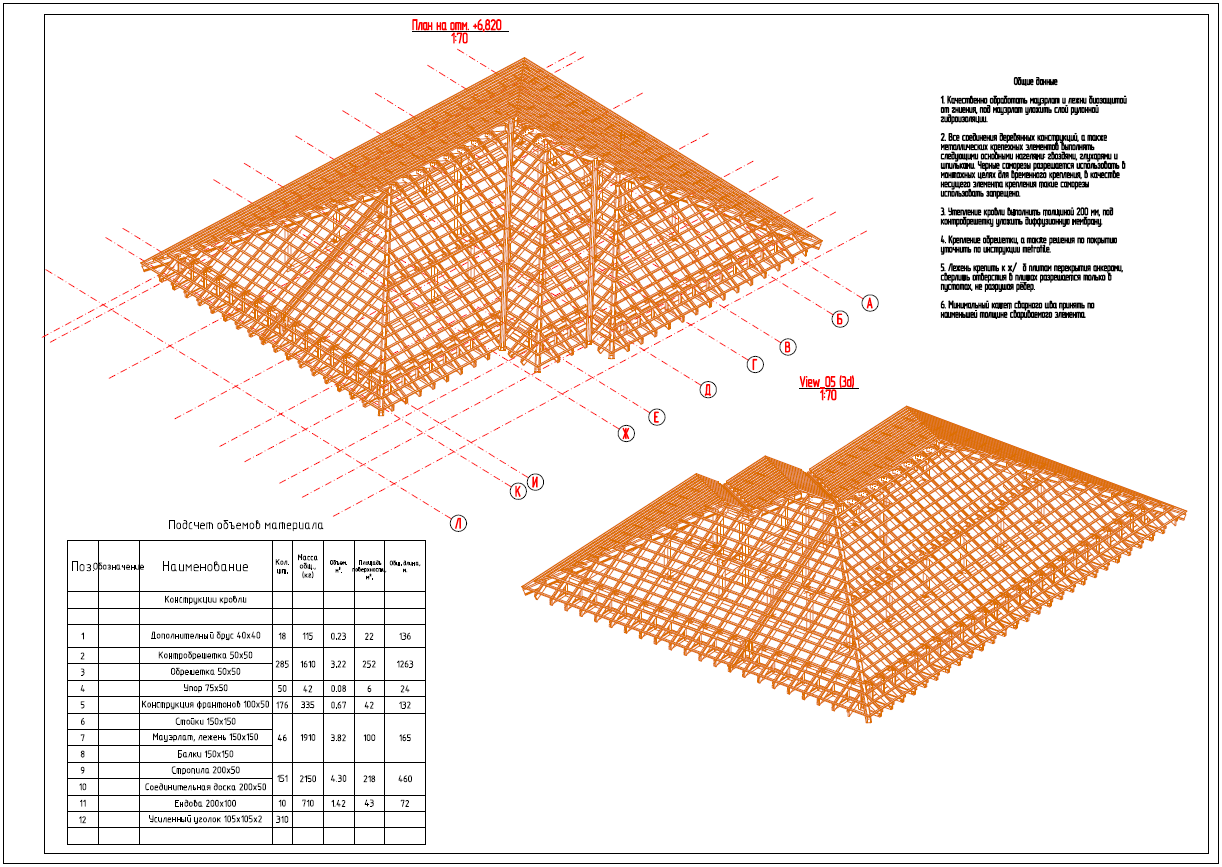

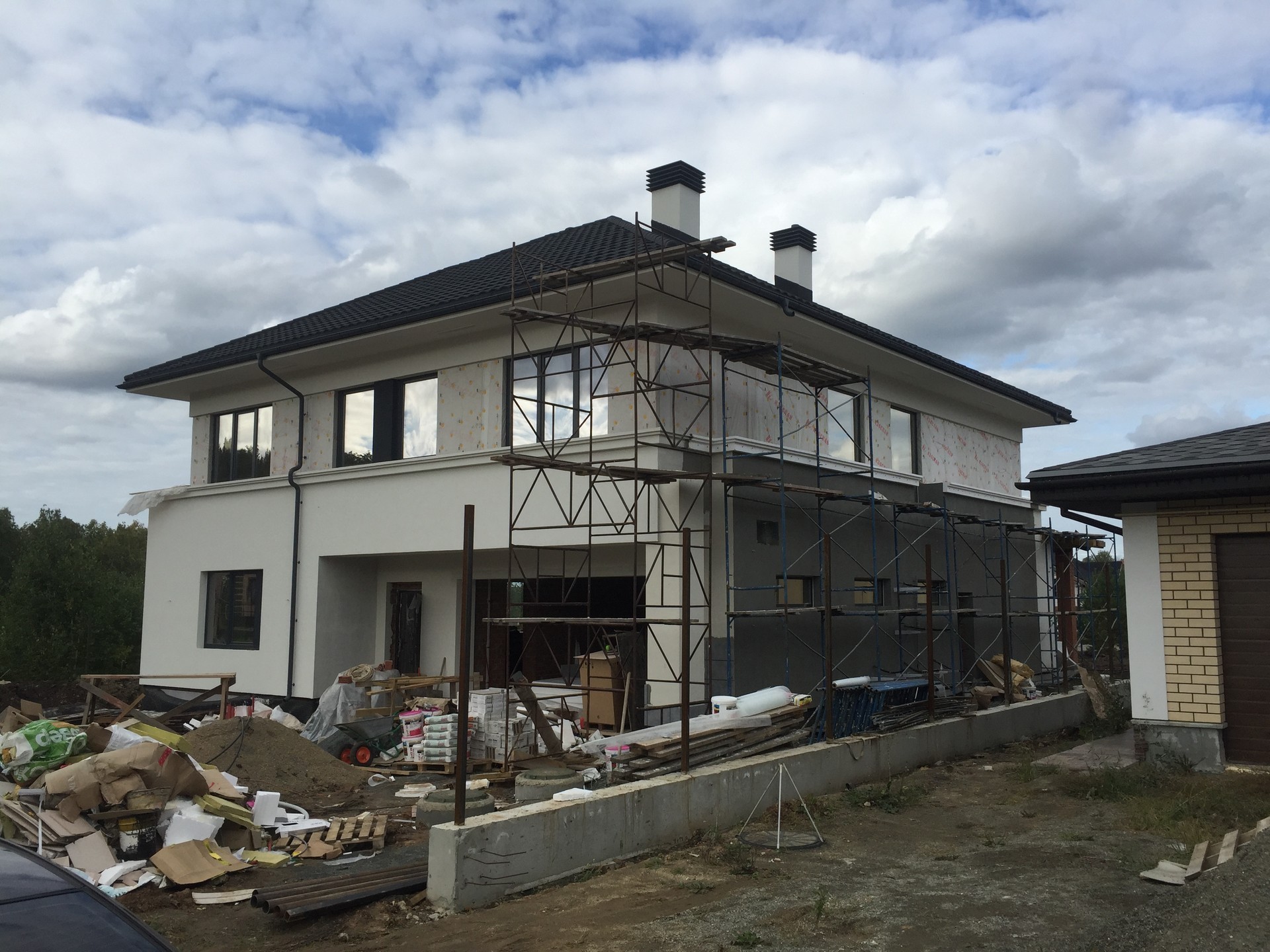

Мансардная крыша элитного дома в Челябинске

Сложная и не стандартная вальмовая кровля. Для опирания стропил в коньке без промежуточных опор был использован стальной двутавр. Выполнены расчеты и детальный проект несущих элементов и узлов кровли. Проектирование велось в программе Tekla Structures.

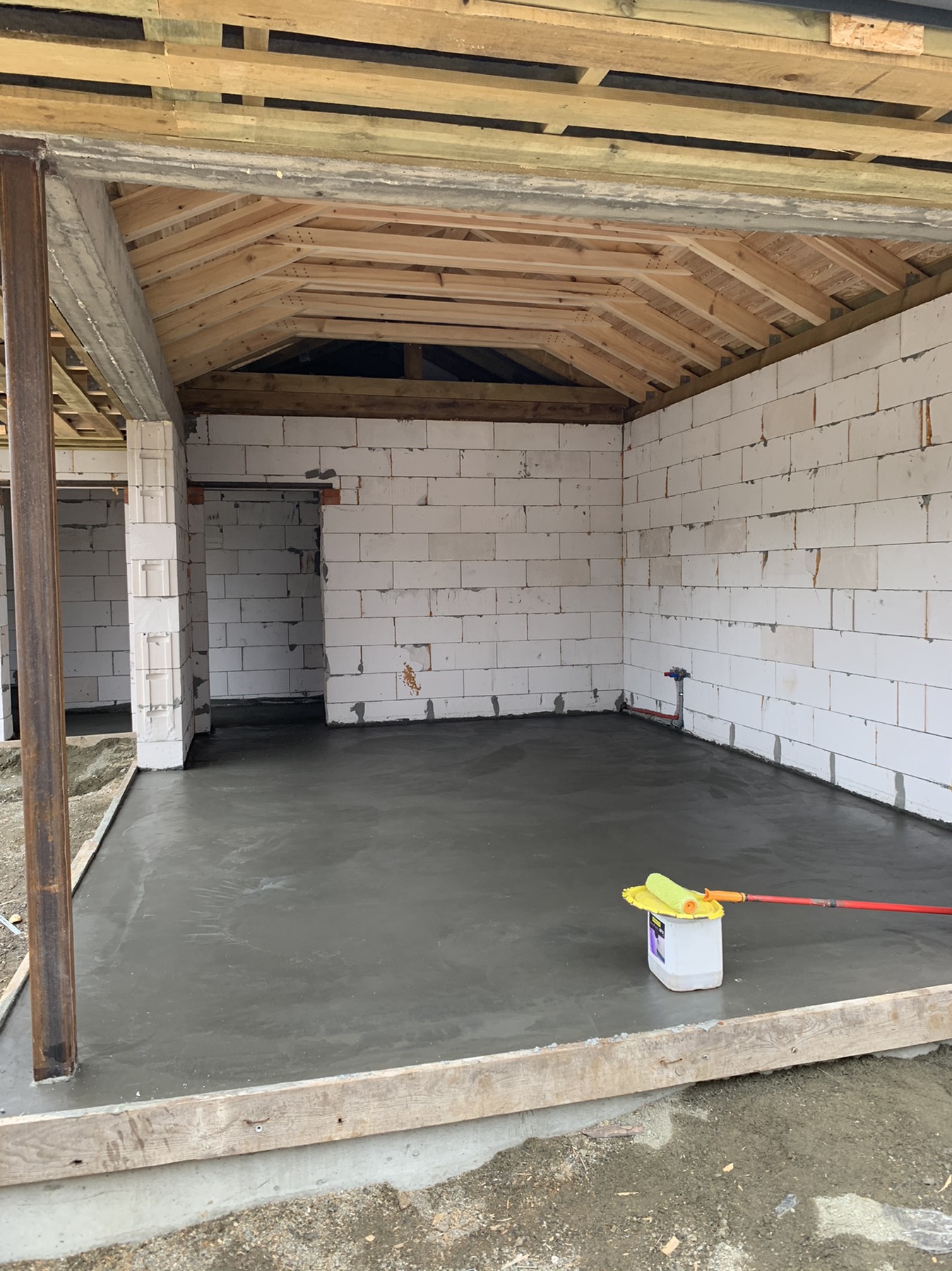

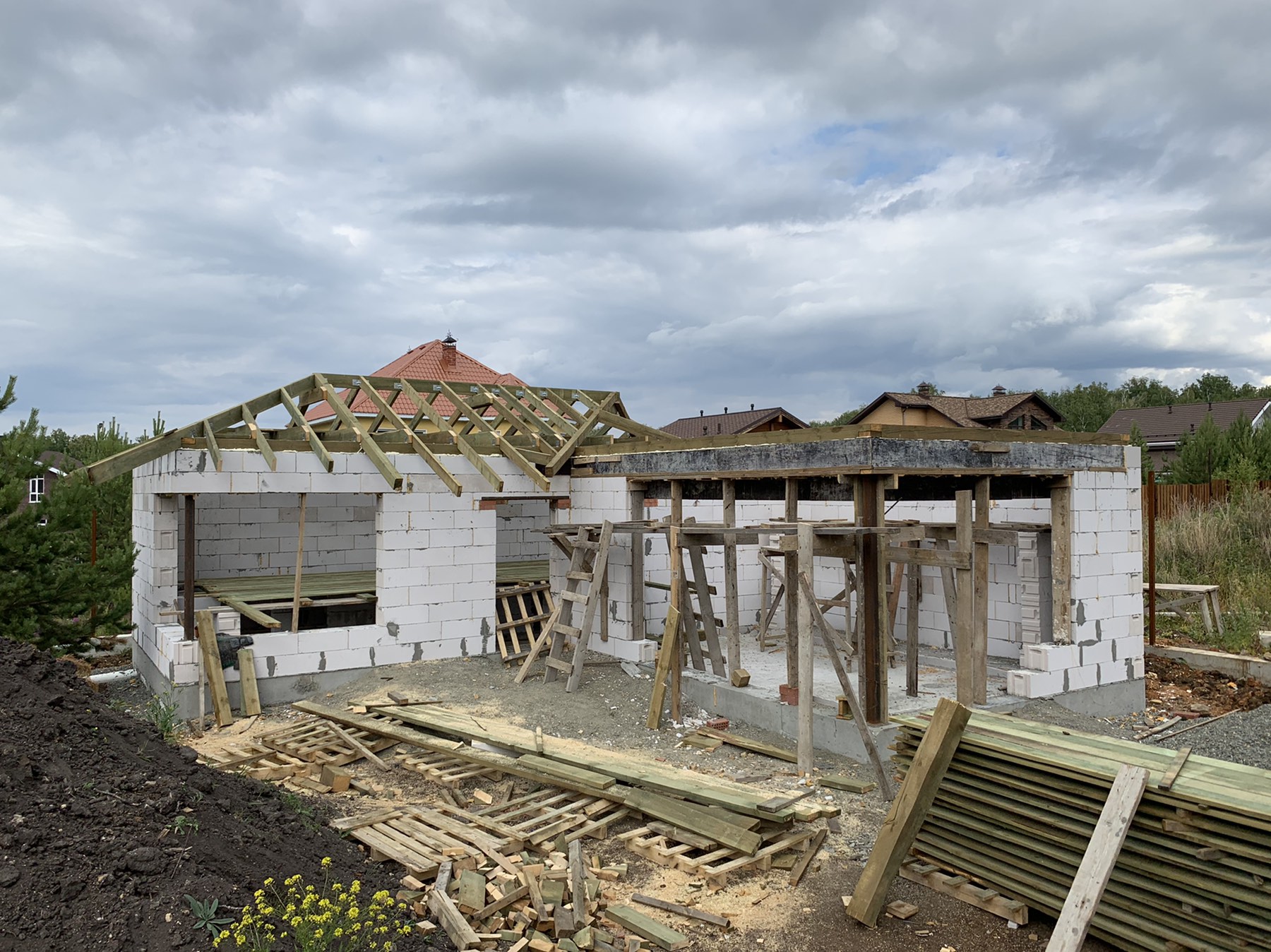

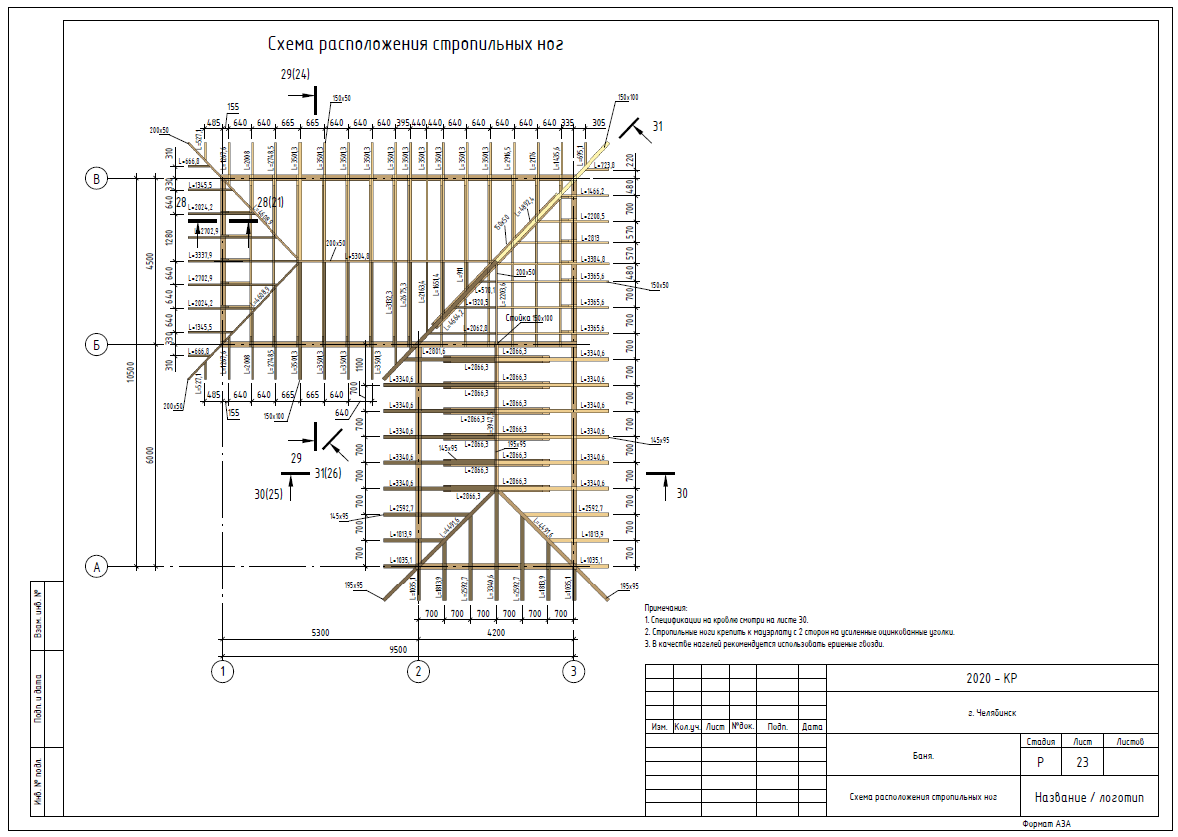

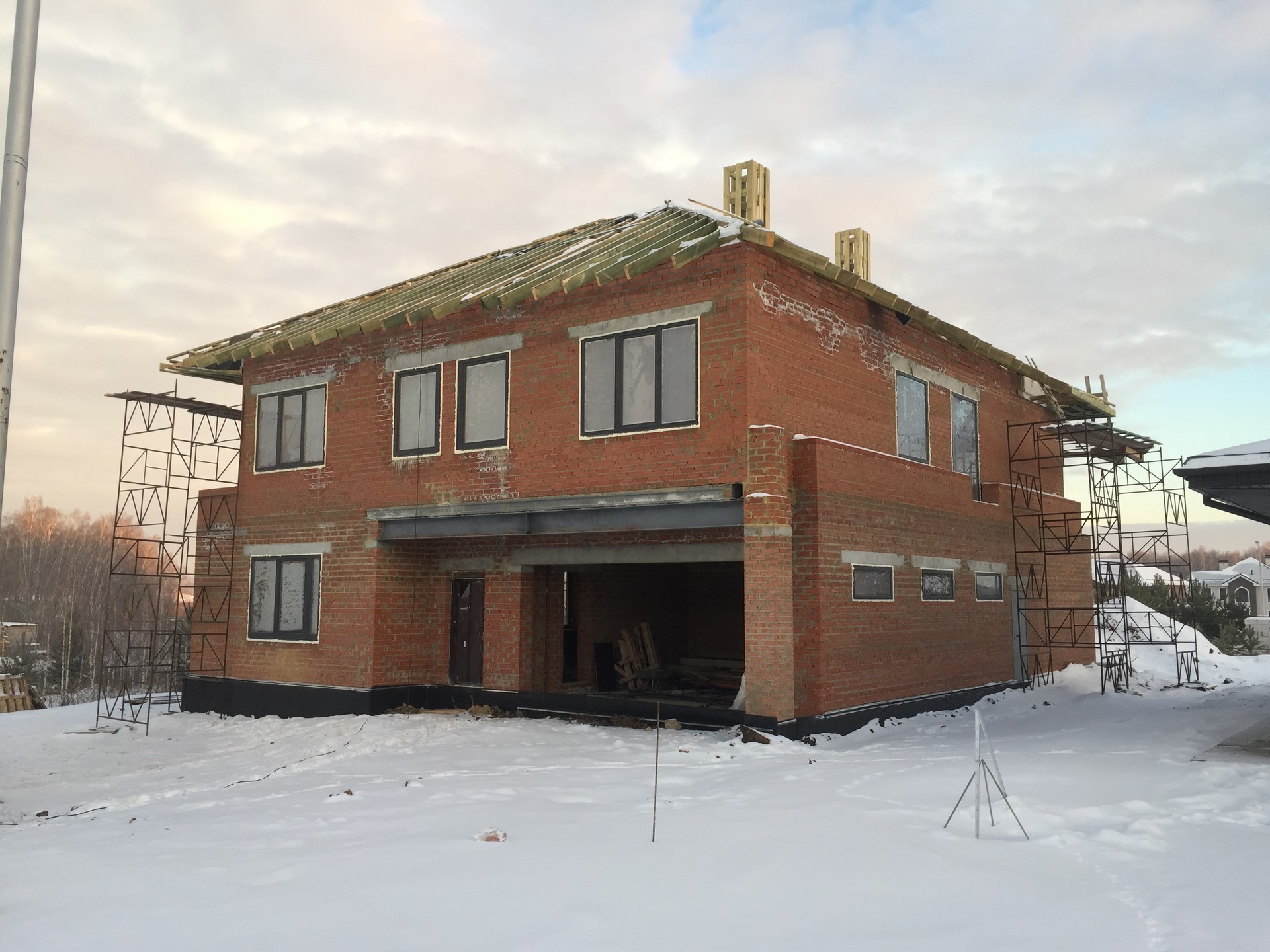

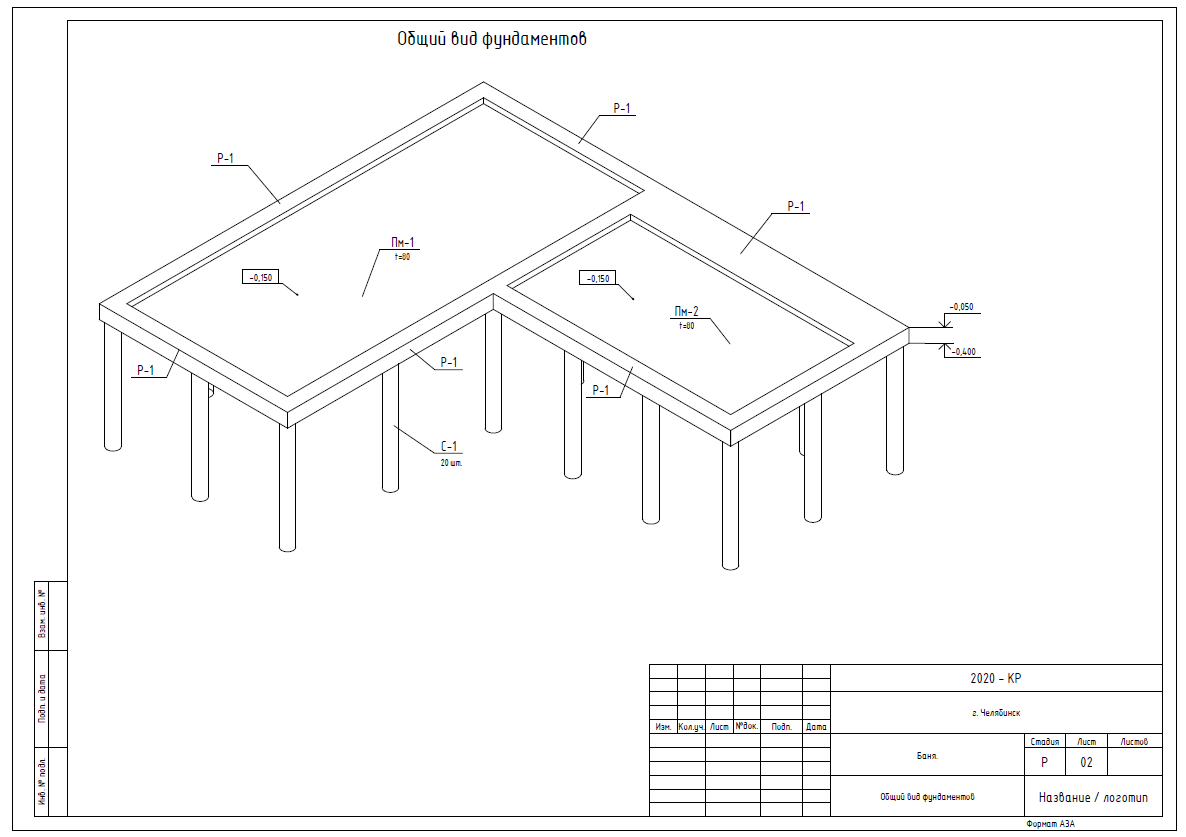

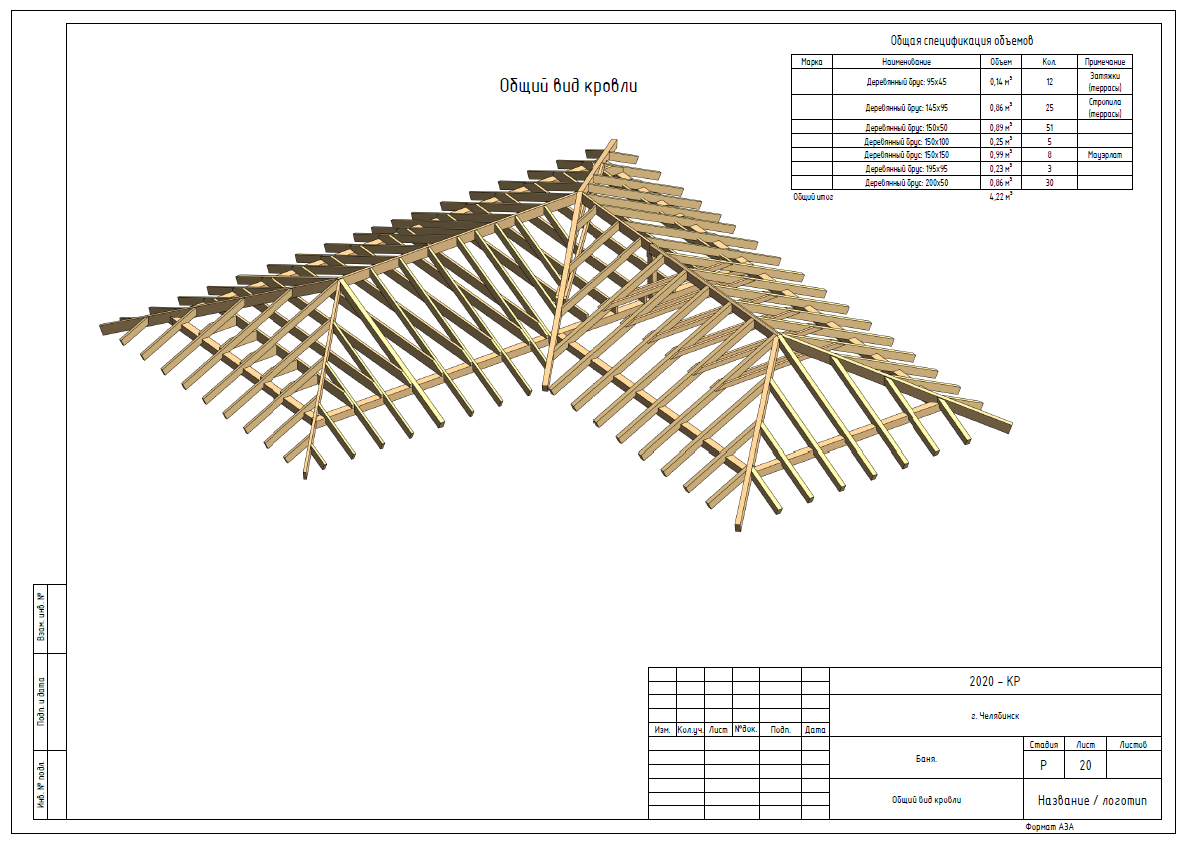

Проект бани

Выполнен полный проект бани из газоблока, рассчитаны фундаменты, стены, стойки, подобрана арматура в армопоясе, который выполняет роль балок-перемычек над большепролетными оконными проемами. Проектирование велось в программе Revit.

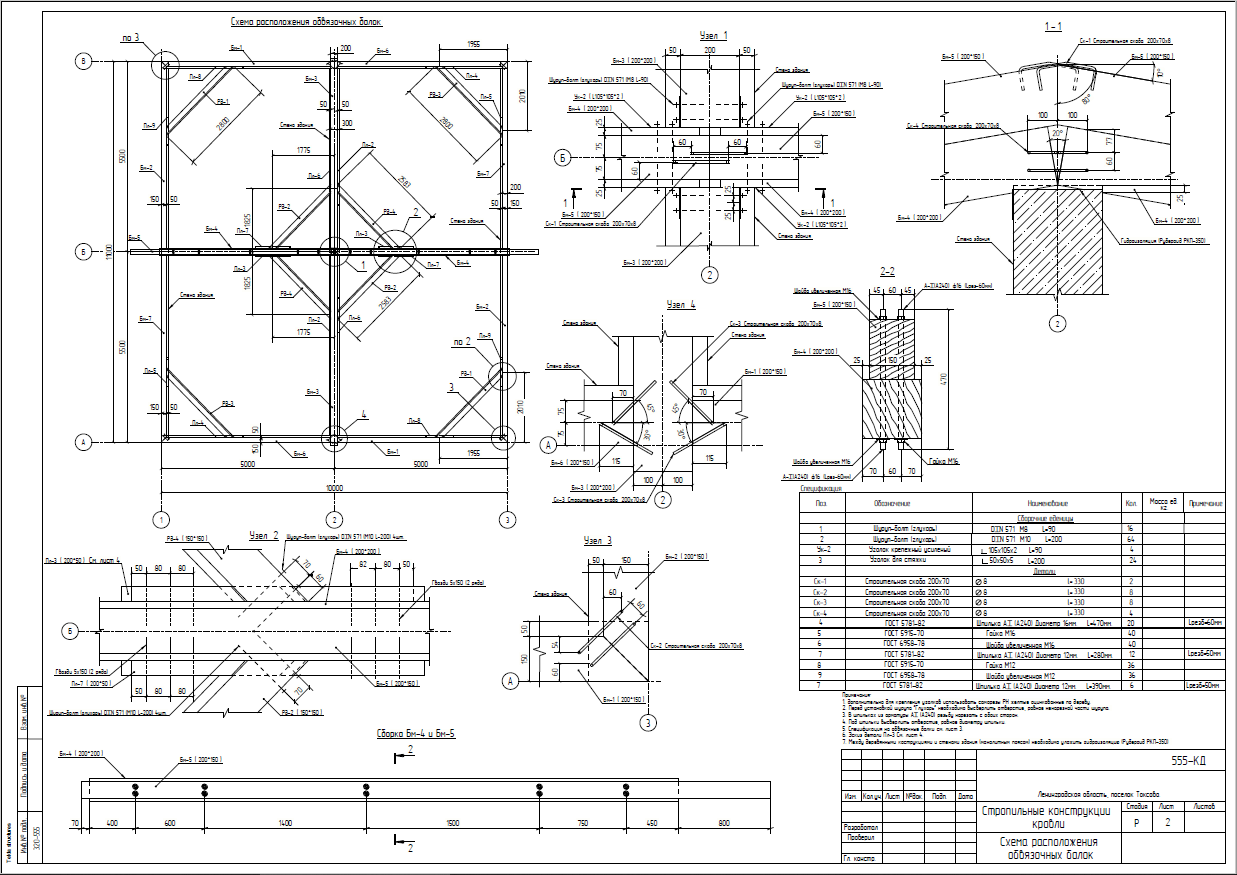

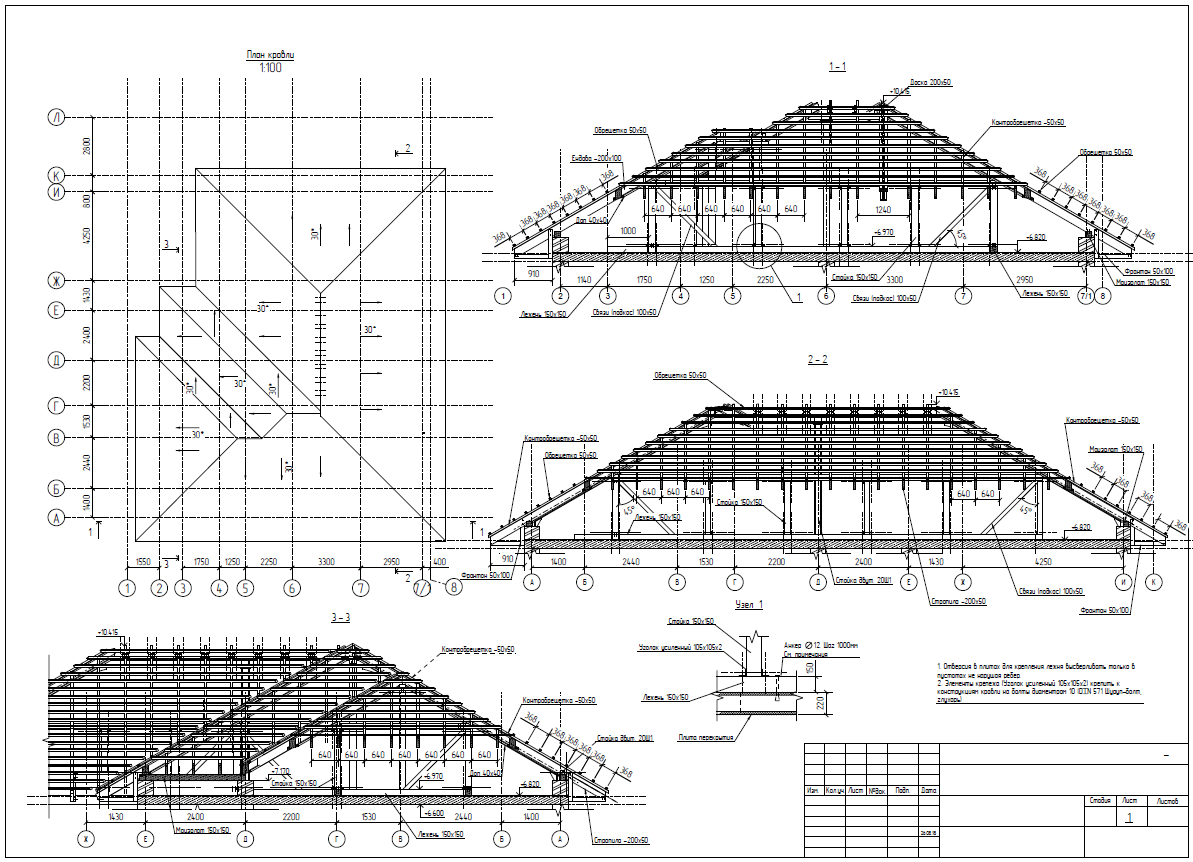

Уникальная кровля загородного дома

Впервые пришлось проектировать бубновую кровлю. Из за небольшого уклона и довольно больших пролетов, было принято решение использовать составные балки из цельной древесины. Проектирование велось в программе Tekla Structures.

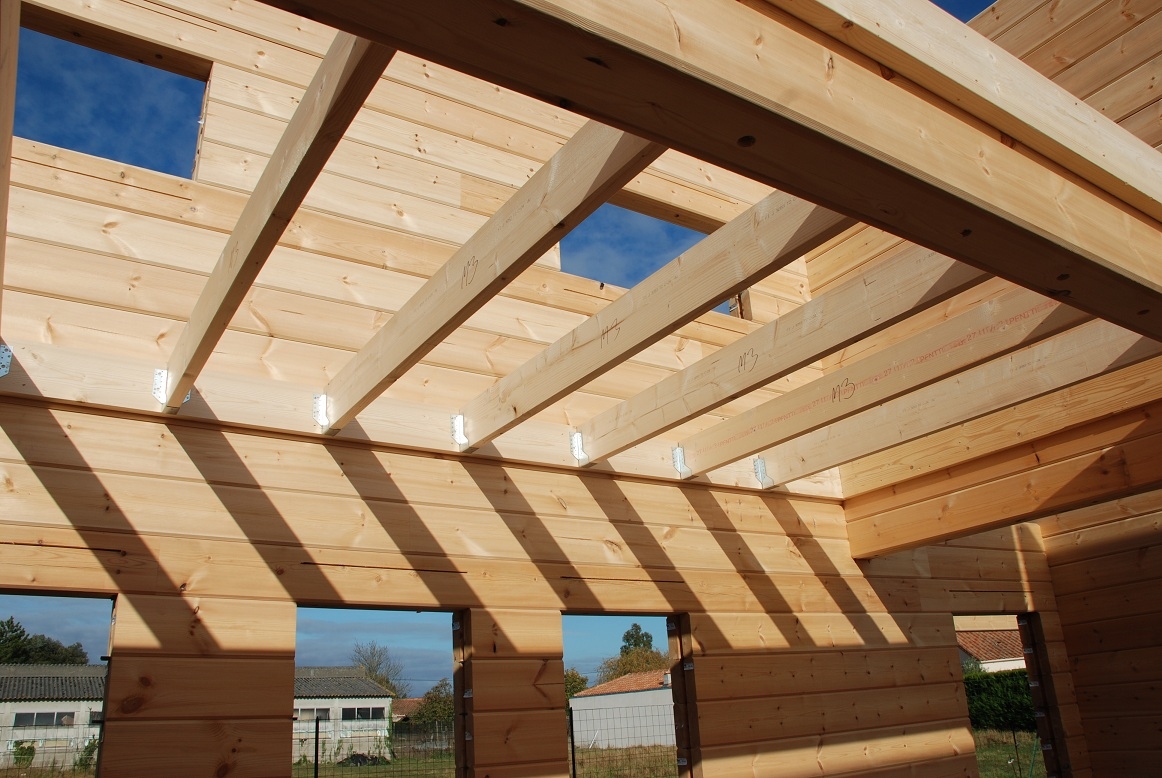

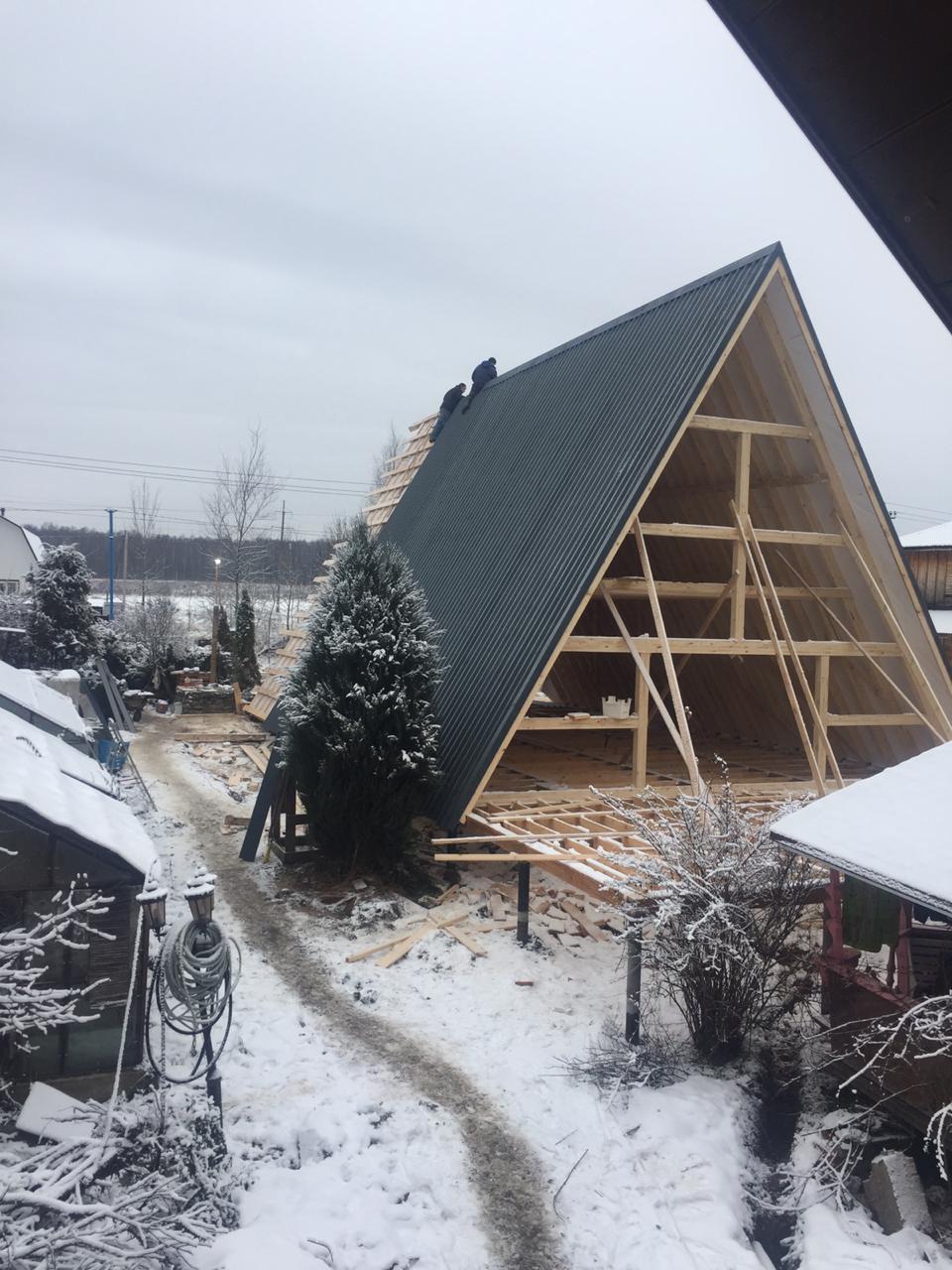

A-Frame

Произведен расчет деревянных несущих элементов жилого частного дома выполненного по системе A-Frame. В связи с большими пролетами, несущие элементы образующие треугольную раму выполнены клееными. Усилия определены в программе ЛИРА-САПР, расчет сечений выполнен в программе ExWood.

Преимущества программы

Стоимость

Стоимость расчетных модулей по сравнению с аналогичными программами необычайно мала

Все просто

Никаких сложных формул, от вас лишь требуется ввести исходные данные

Нормы

Все расчеты выполняются по актуальным сводам правил действующим в РФ

Поддержка

В планах постоянное обновление и дополнение существующих модулей, исправление недочетов, ошибок. Так же идет разработка новых модулей

Сравнение и экономия материала

Расчет ведется одновременно для прямоугольного бруса и круглого бревна, что позволяет сравнить их работу и выбрать наиболее подходящее сечение

Не требует установки

Для запуска программы всего лишь нужно иметь Microsoft Excel, который и так есть на каждом компьютере

Описание модулей

Выберите необходимый модуль для самостоятельных расчетов

Либо купите все сразу по более выгодным условиям

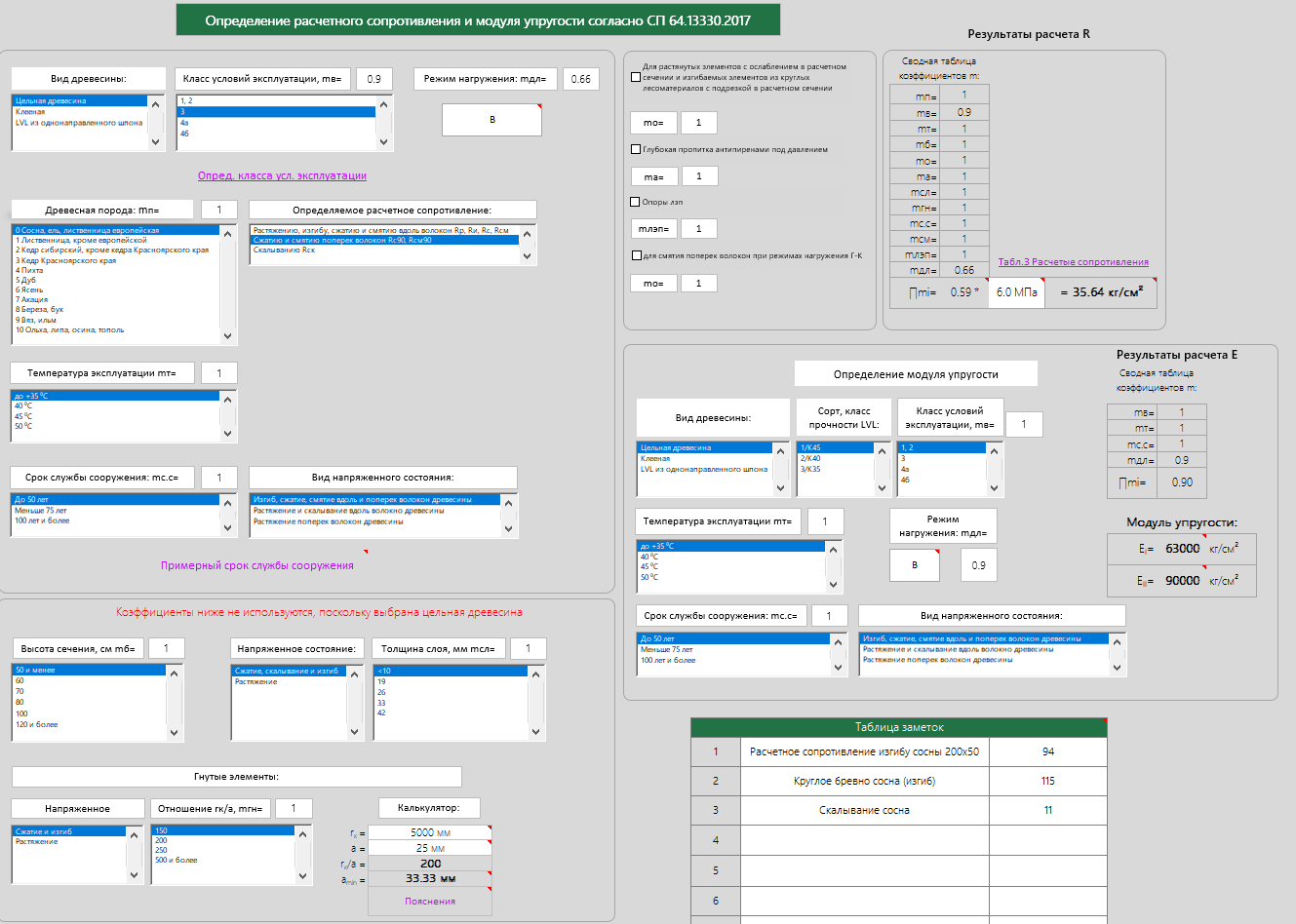

Модуль 1 и 6

Определение расчетного сопротивления, калькуляторы

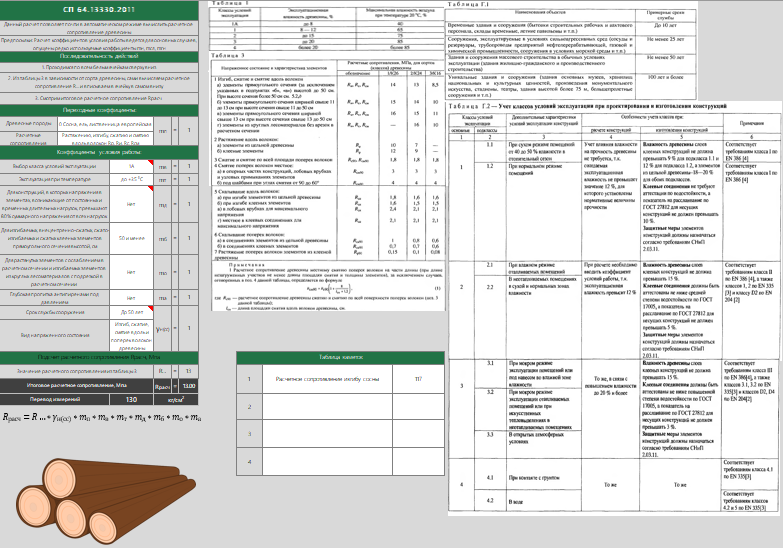

Данный модуль позволяет найти расчетное сопротивление цельной, клееной и LVL древесины из однонаправленного шпона основным силовым воздействиям (растяжение, сжатие, изгиб, смятие и т.д.) Любой расчет деревянных конструкций начинается с него. Эта характеристика является самой важной в расчете, от неё во многом зависит правильность конечного результата. Возможен расчет, как по СП64.13330.2011 года, так и по СП64.13330.2017.

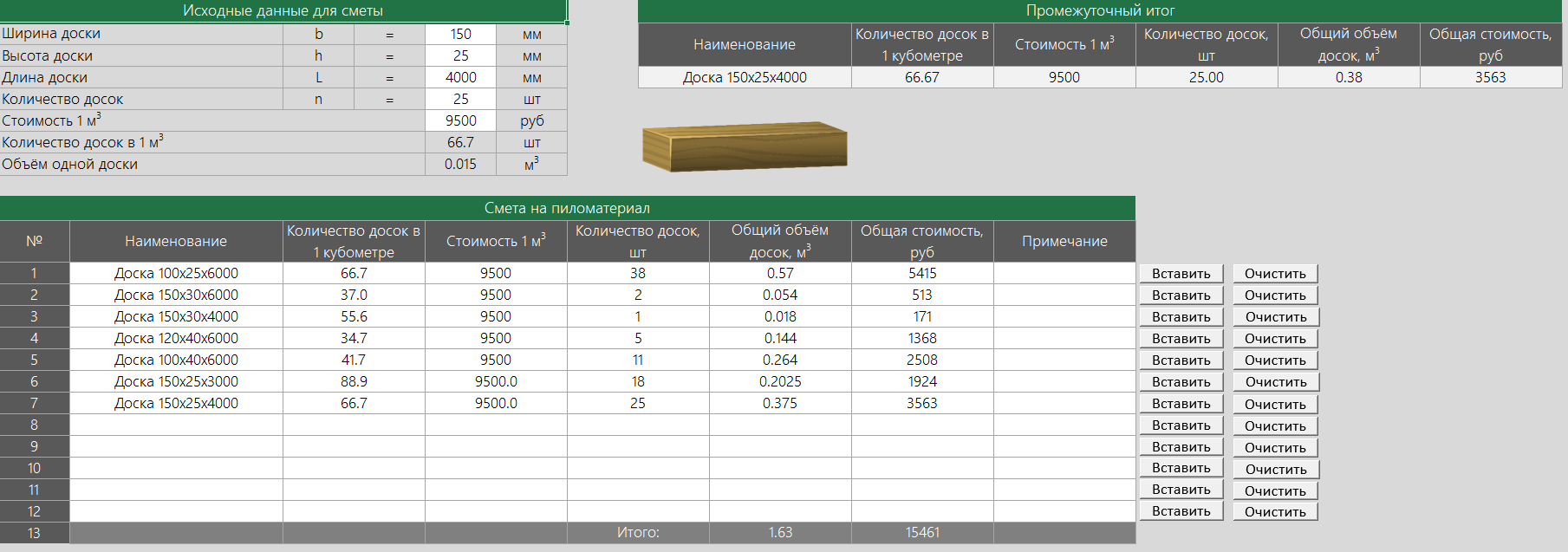

В модуле 6 доступно три калькулятора. Можно составить смету на лесоматериал и посчитать количество и объем сплошной (OSB, фанера) и разряженной доски (бруски обрешетки). В версии v3 добавлена возможность рассчитать угол, образуемый соединением двух скатов.

Скачать бесплатно

~~300 руб~~

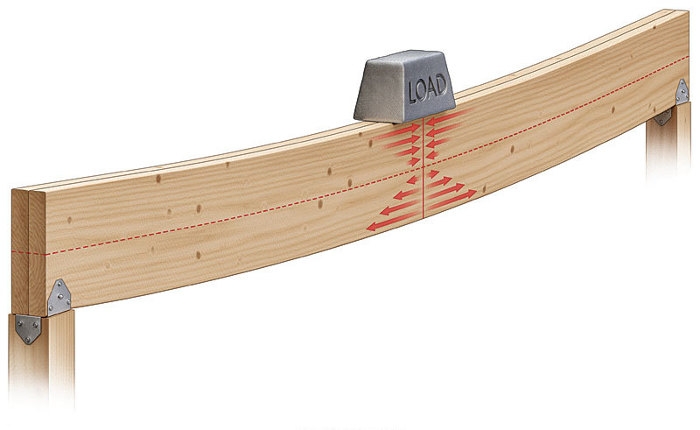

Модуль 2

Расчет на изгиб

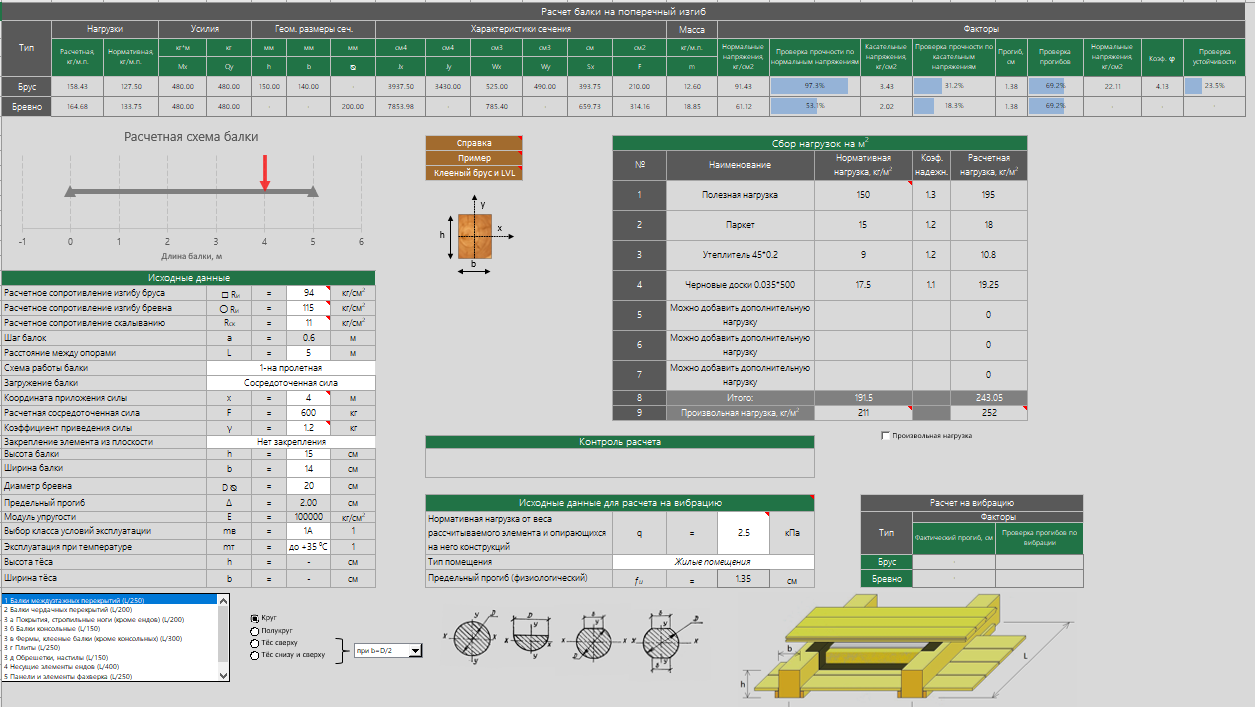

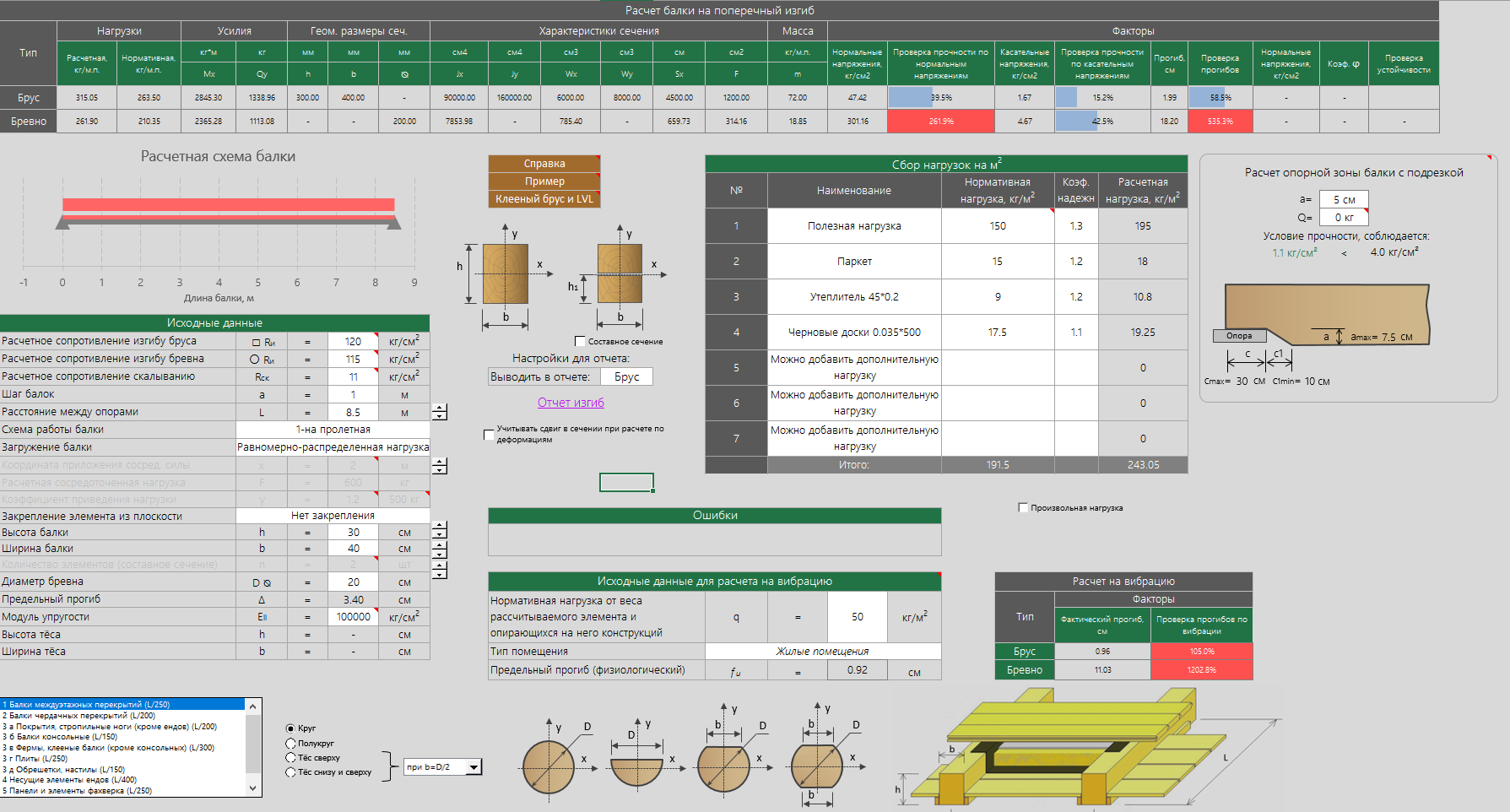

Данный модуль позволяет рассчитать элементы работающие на изгиб, это деревянные балки перекрытия, покрытия, лаги пола, брус нижней и верхней обвязки. На ваш выбор можно учесть произвольное число распределенных и сосредоточенных нагрузок, получить прогибы, и усилия. Доступно несколько сечений - прямоугольное (брус), круглое (бревно), полукруг, окантованное бревно на 1 кант только сверху или на 2 канта сверху и снизу. Возможно произвести расчет двутавровых балок, а также составных балок на шпонках, в качестве шпонок доступно 4 вида соединений: стальные и дубовые цилиндрические нагели, дубовые пластинчатые нагели, металлозубчатые пластины (МЗП). Можно сравнить в 1 задаче разные сечения и выбрать наиболее выгодный вариант. Особенность данного модуля это расчет на зыбкость, правильный подбор сечения позволит вам избежать неприятностей в виде дискомфорта при ходьбе по полу, в народе такие перекрытия назвали "батутами". Расчет на вибрацию позволит подобрать необходимое сечение, которое бы удовлетворяло требованиям необходимой жесткости, исходя из физиологических факторов. Возможность выводить отчет в PDF (подобный ручному) позволяет прикладывать расчет для прохождения экспертизы.

1200 руб

Модуль 3

Расчет сечений, смятие

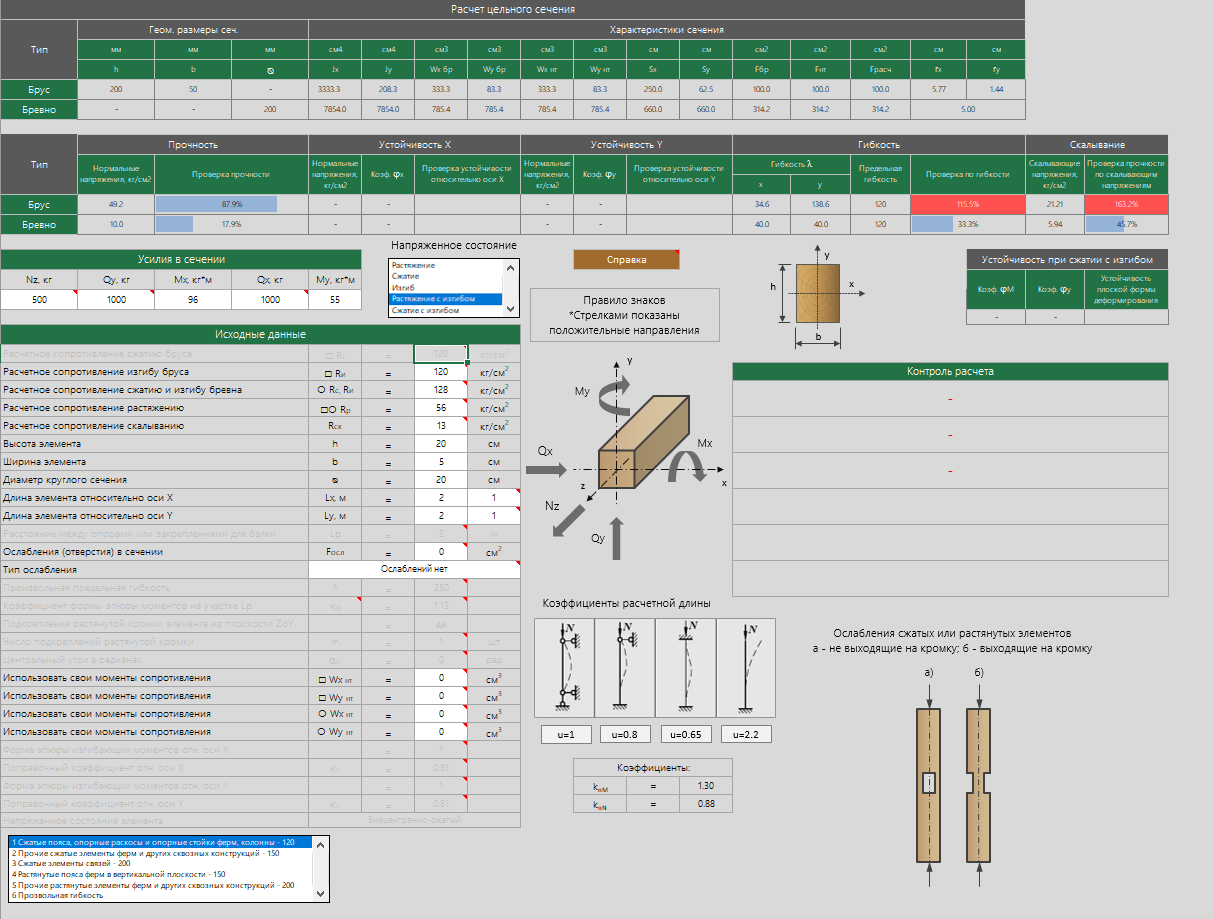

Универсальный модуль 3 позволяет рассчитать прямоугольное или круглое сечение на любые заданные усилия: продольное усилие (сжатие или растяжение), положительный или отрицательный момент в двух плоскостях, поперечная сила в двух плоскостях. Таким образом можно рассчитать элемент на растяжение, сжатие, изгиб, растяжение с изгибом, внецентренное сжатие. Выполняется весь спектр проверок по своду правил: прочность, устойчивость, гибкость, скалывание.
С помощью данного модуля вы будете способны рассчитать:
1. Центрально сжатые стойки, колонны. Внецентренно сжатые стойки при приложении продольной силы с эксцентриситетом. Сжато-изгибаемые элементы верхнего пояса ферм, стропильные системы, стойки стен при воздействии боковой ветровой нагрузки.
2. Растянутые и растянуто-изгибаемые элементы ферм, растяжки, схватки и т.д.
3. Изгибаемые элементы, балки, прогоны, обрешетка, стропильные ноги и т.д.
Интерфейс выстроен в интуитивной форме. В удобном виде выводиться результаты расчета. Если в исходных данных присутствует ошибка, окно контроля расчета сообщит вам об этом.

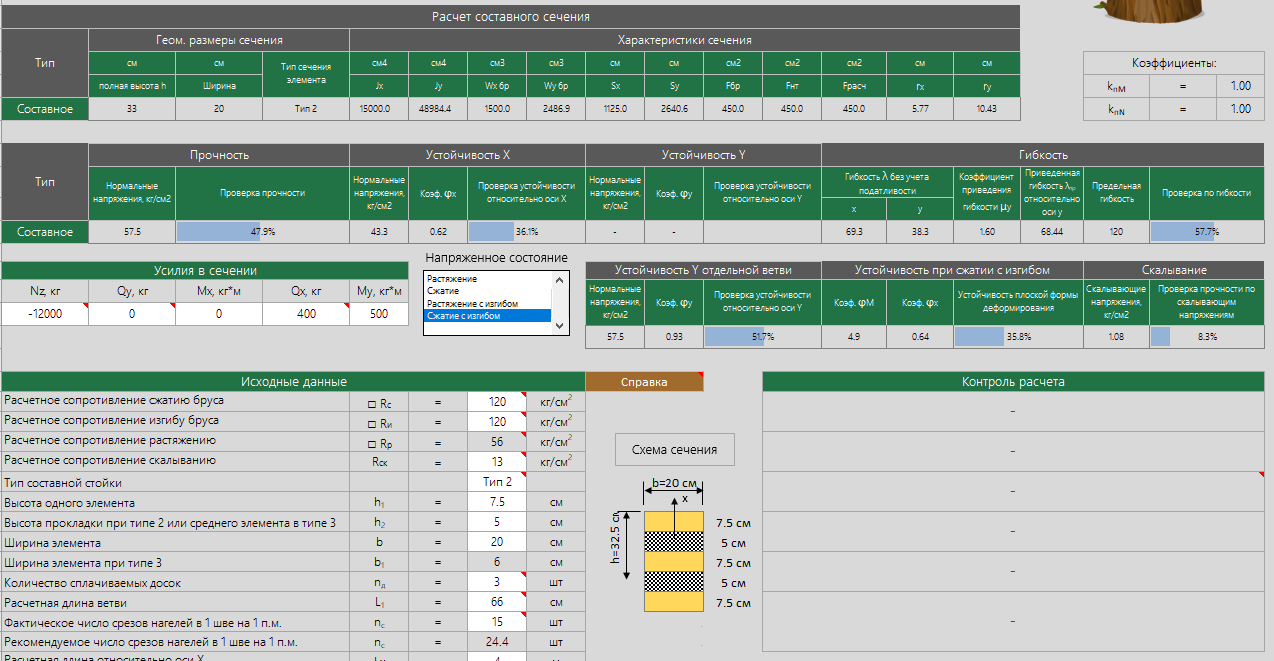

Программа позволяет также рассчитывать составные сечения, возможен расчет 3 типов составных элементов на заданные усилия.

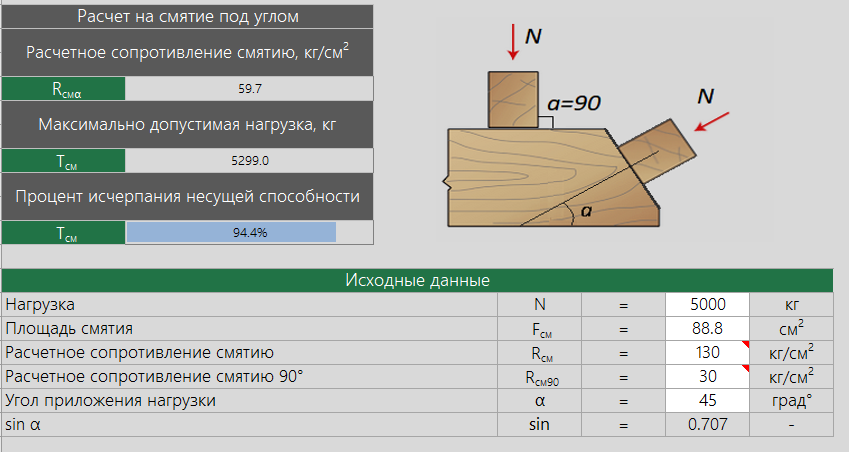

Так же модуль оснащен расчетом на местное воздействие нагрузки - смятие. Многие пренебрегают расчетами на смятие однако это важная часть полноценного учета дополнительных факторов риска, которые могу отказать решающее воздействие на конструкцию и привести к разрушению. Примеры работы деревянных элементов на смятие - узлы опирания стропильных ног, врубки, упоры и т.д.

*Важно понимать, что данный модуль выполняет расчет на прочность и устойчивость и для расчета требуются усилия в сечении элемента. Расчет усилий и перемещений - это отдельная задача, для которой требуется дополнительное ПО, например ЛИРА, СКАД, и т.п.

1200 руб

Модуль 4

Расчет стропильной системы, обрешетка

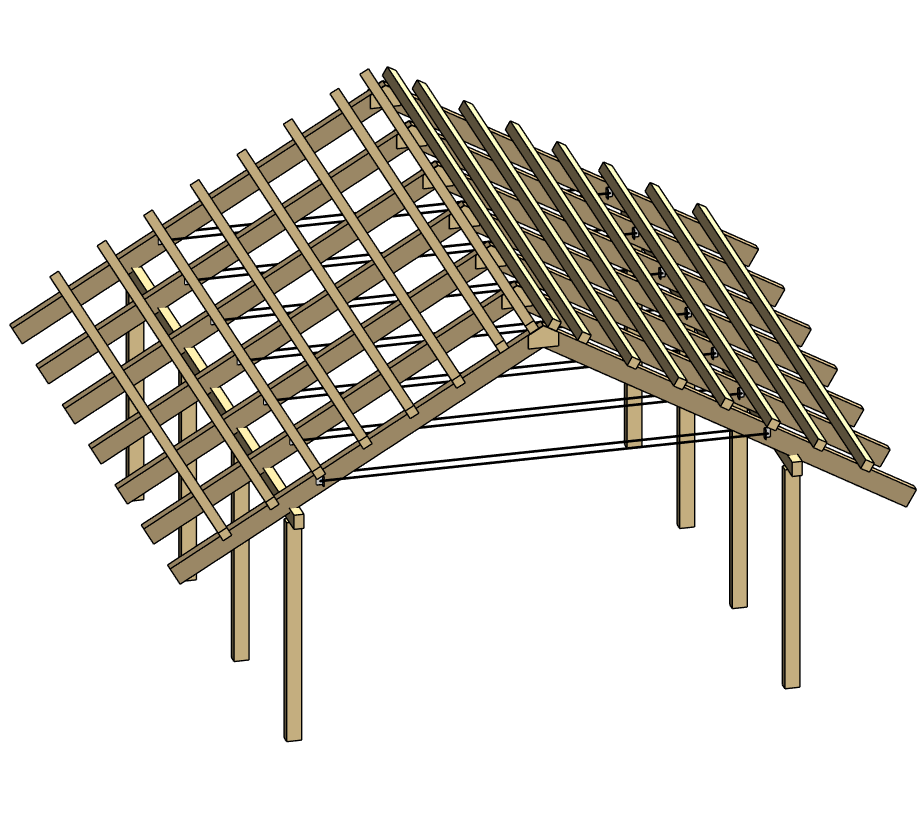

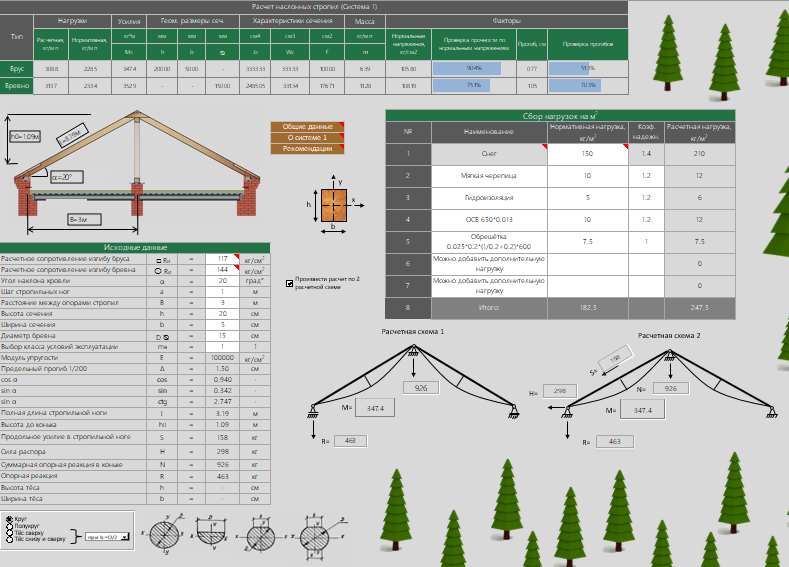

Данный модуль позволяет произвести расчет стропильной системы по нескольким наиболее часто встречающимся схемам (схемы показаны на скриншотах справа). На расчетных схемах визуализированы продольные силы и изгибающие моменты действующие в элементах стропильных систем. Одновременный расчет стропил из прямоугольного бруса и круглого бревна позволяет сравнить два вида сечения и выбрать наиболее эффективное. В зависимости от выбора кровельного материала покрытия даны рекомендации подбора уклона для вашей будущей кровли.

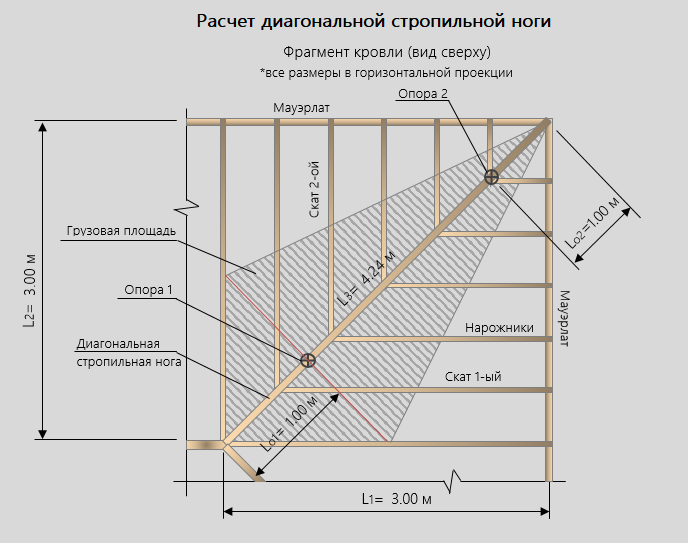

Расчет диагональной стропильной ноги позволяет подобрать её сечение, гибкая настройка исходных данных позволяет учесть при необходимости дополнительные опоры в пролете.

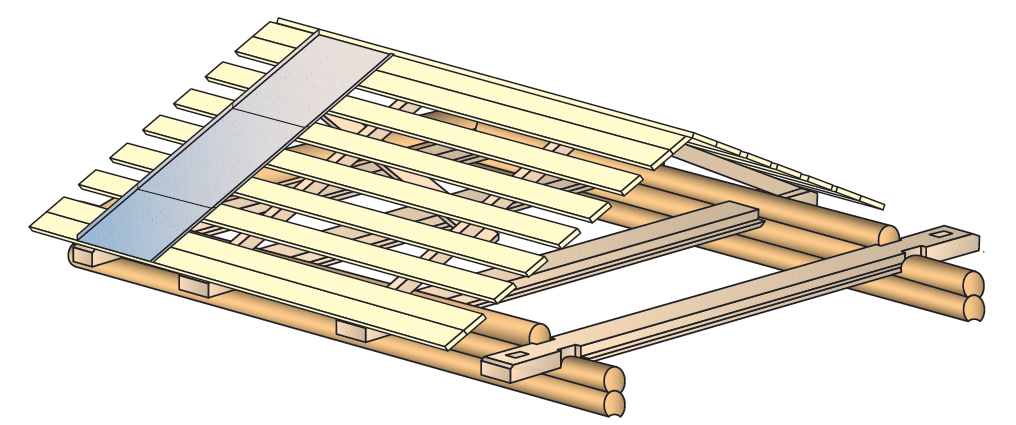

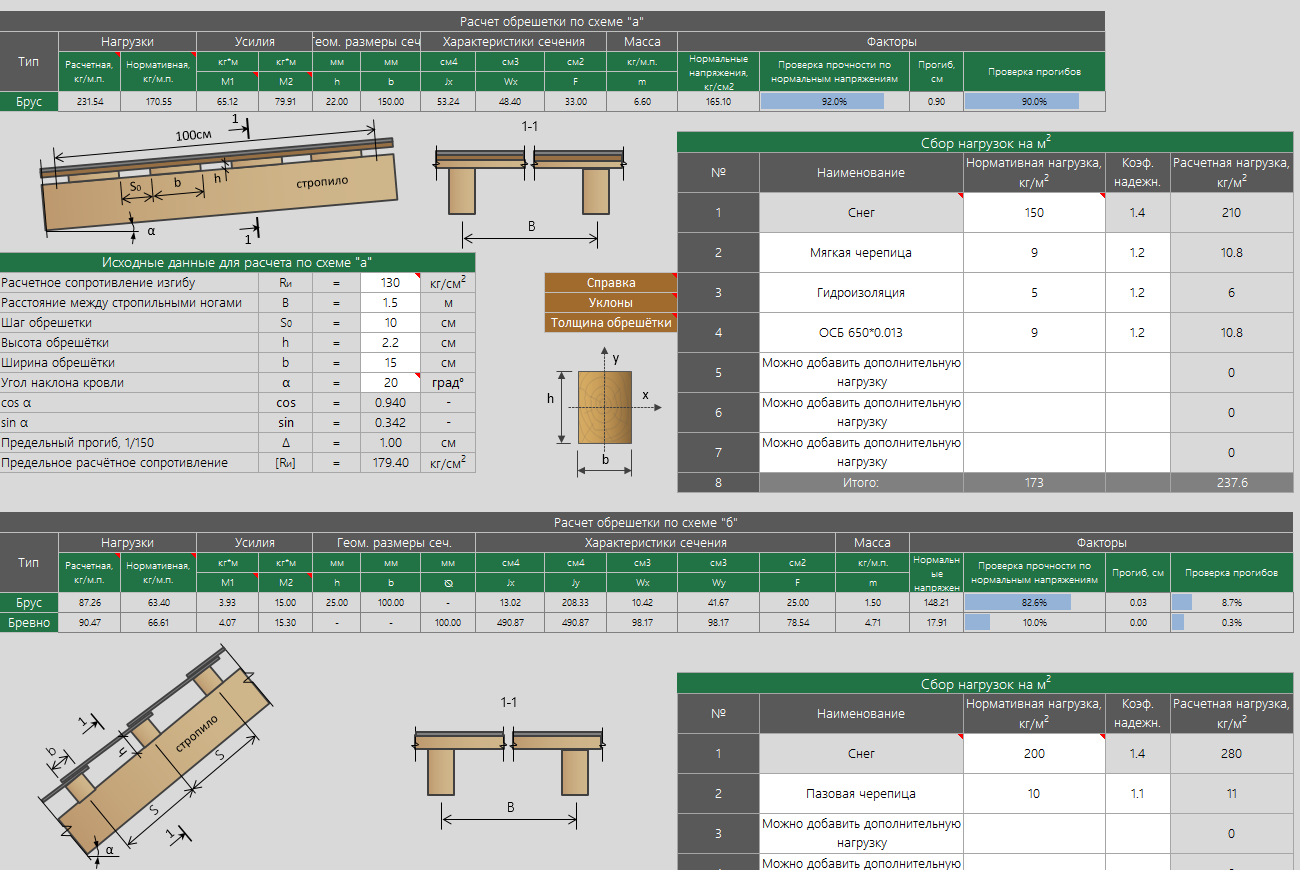

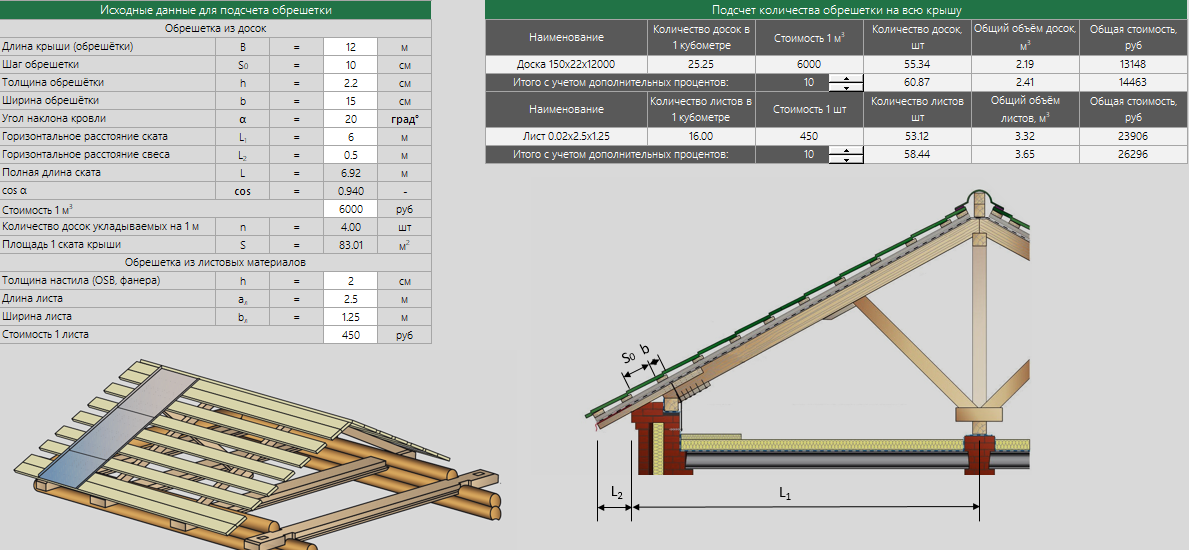

Также модуль позволяет рассчитать обрешетку по двум схемам. Первая схема учитывает работу сплошного настила над обрешеткой (лист OSB под мягкую кровлю), вторая схема рассчитывает одиночный элемент обрешетки, брусок или плоскую доску под металлочерепицу или шифер. Также доступен расчет консольного карнизного свеса, можно определить его длину, сечение, узнать прогиб.

1000 руб

Модуль 5

Расчет нагельных соединений, узлов

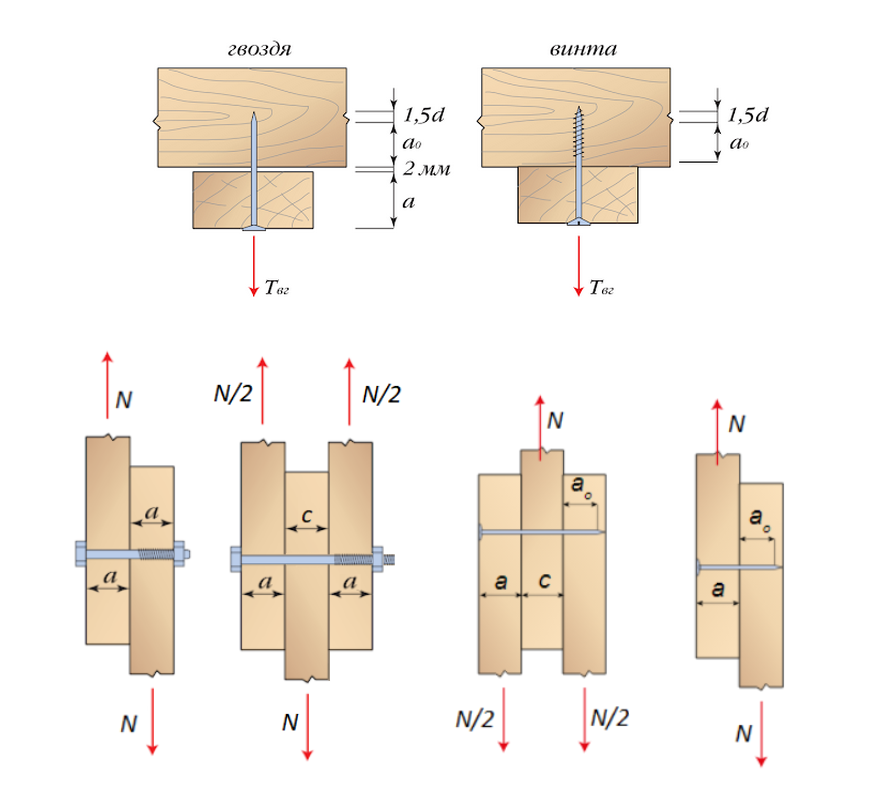

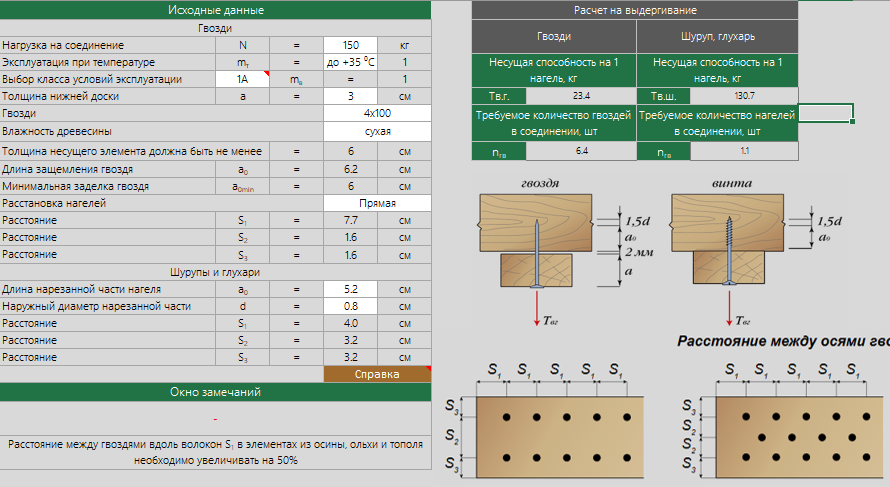

Данный модуль позволяет подобрать число нагелей (гвоздей, болтов) для соединения деревянных узлов. Может быть выполнен расчет соединений со стальными накладками при этом в качестве нагелей возможно использовать гвозди, глухари и болты. Также к схемам добавлена динамическая схема наглядно визуализирующая соединение. Возможен учет наклона приложения нагрузки в соединении.

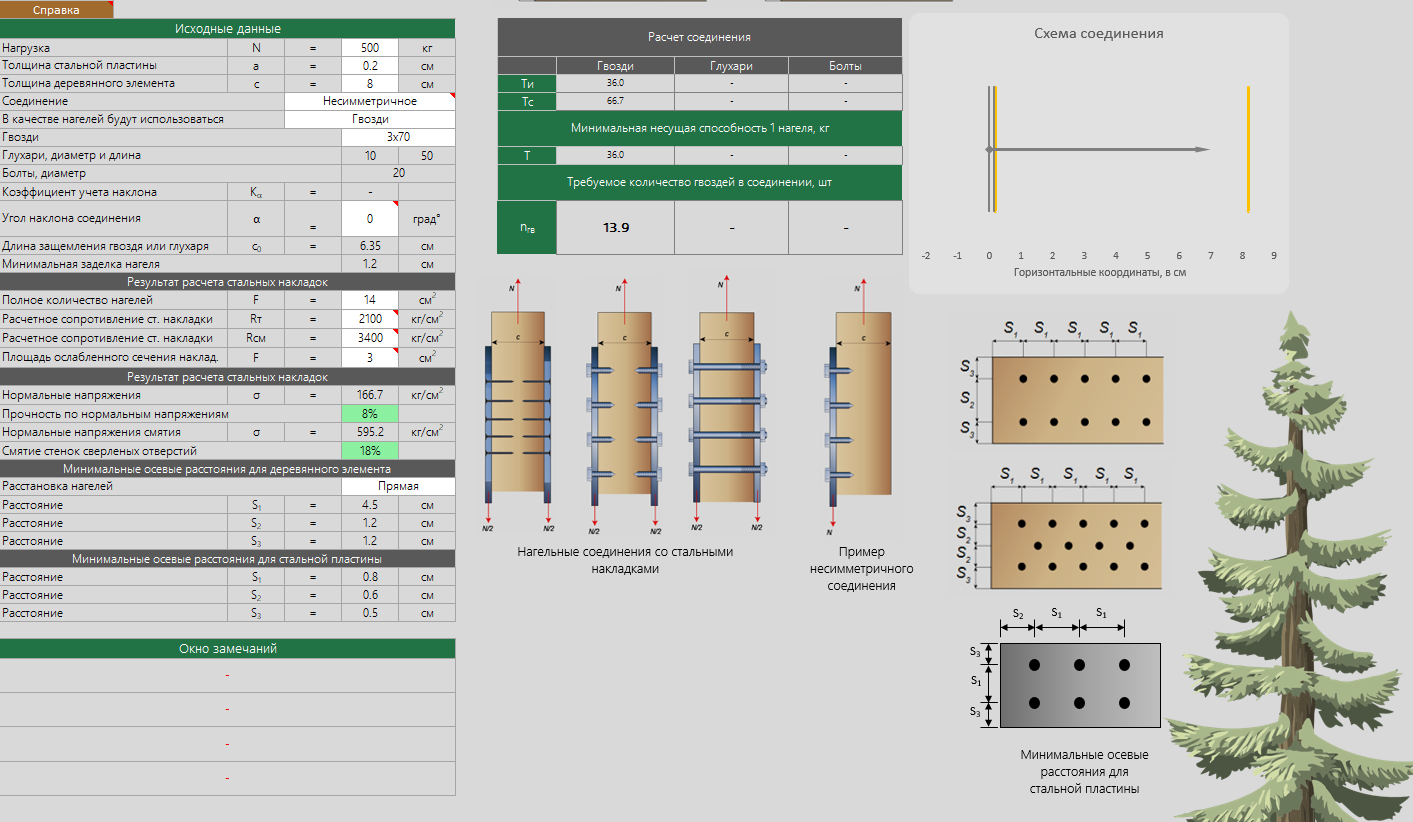

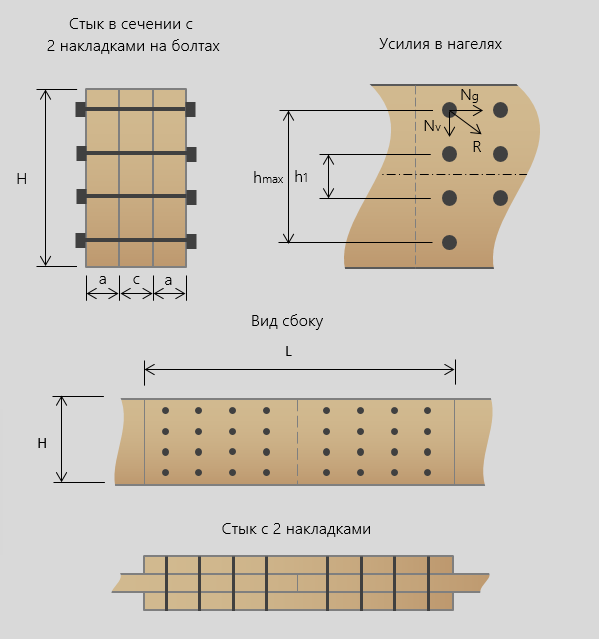

Модуль позволяет рассчитать стык изгибаемых элементов (балок) на накладках.

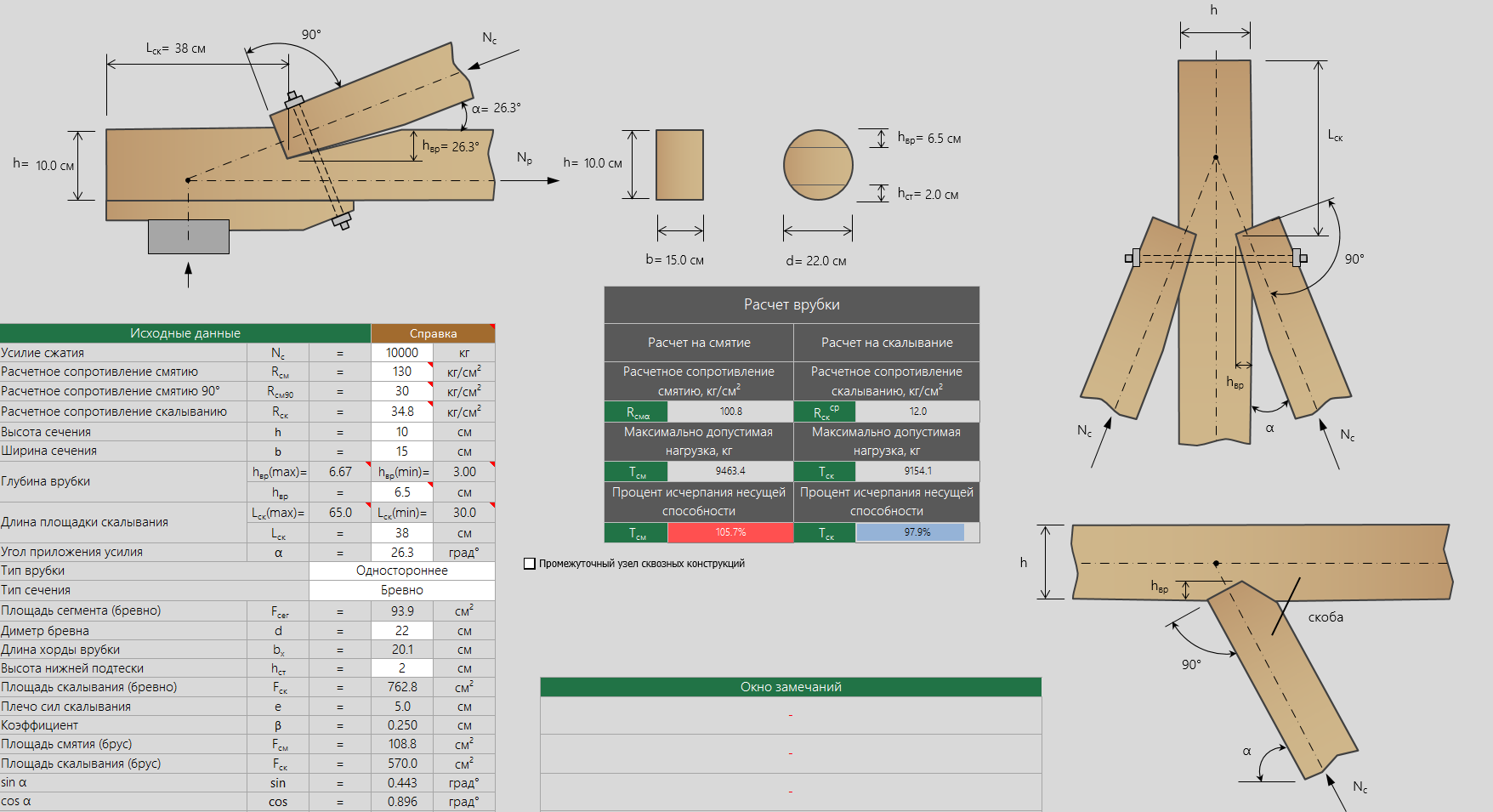

Также возможно выполнить расчет лобовых врубок.
С помощью этого модуля можно рассчитать узел примыкания ригеля к стропильной ноге, посчитать стык с деревянными накладками на растяжение и сжатие, подобрать количество нагелей и вычислить оптимальные расстояния расстановки. Все расчеты данного модуля имеют "окно замечаний", где идет контроль расчета, таким образом вы застрахованы от возможной ошибки.

800 руб

Купить все модули ExWood

Покупка всех модулей сразу, более выгодна чем по отдельности!

Все доступные модули с 1 по 6
6 модулей
Версия v8

Отличительная черта этой покупки в том, что все модули находятся в одном единственном файле, вам не придется каждый раз отдельно открывать необходимый модуль.

~~4200~~ 3500 руб

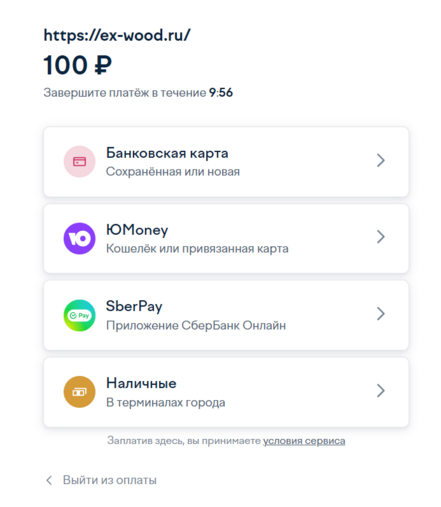

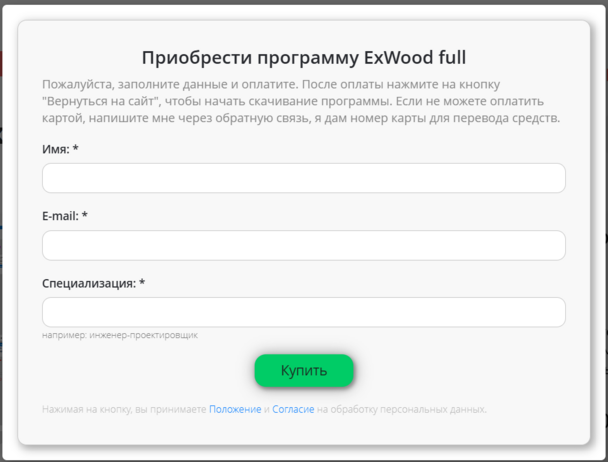

Инструкция по покупке программы

Программа для расчета каменных и армокаменных конструкций, а также железобетонных элементов

Каменные конструкции

Железобетонные конструкции

Подробнее о программе для расчета каменной кладки

Программа позволяет выполнить расчет каменных конструкций согласно СП15.13330.2020 Каменные и армокаменные конструкции. Выполняется расчет стен, колонн, простенков на центральное сжатие в 2-ух плоскостях и внецентренное сжатие в плоскости наименьшей жесткости. Результаты расчета выводятся в удобной форме, в виде краткого отчета имитирующего ручной. Ввод исходных данных снабжен подсказками. Для возможности проверки и наглядности расчета выводятся все вычисленные промежуточные значения. В расчете возможно учесть армирование каменного элемента. Программа позволяет произвести проверку сечения стены из всех видов камней предусмотренных сводом правил, это кладка из кирпича и керамических камней, в том числе крупноформатных, блоков из ячеистого бетона и т.д. Выполнена верификация с примерами из пособия. Возможен дополнительный расчет стен, перегородок, столбов на гибкость, согласно своду правил, его необходимо выполнять независимо от результатов расчета по прочности и устойчивости.

Подробнее о программе для расчета железобетонных конструкций

Программа для расчета железобетонных изгибаемых элементов согласно СП63.13330.2018 Бетонные и железобетонные конструкции. В программе возможно выполнить подбор или проверку арматуры изгибаемого железобетонного элемента прямоугольного сечения. После обновления программы стал доступен расчет сечения на поперечную силу. Наглядно выводятся все промежуточные параметры расчета, модуль снабжен подсказками.
В качестве бонуса, добавлена программа позволяющая:
- автоматически определить минимальный процент армирования прямоугольного сечения;
- рассчитать длину анкеровки и нахлестки арматуры, в том числе с учетом шайбы на конце;
- определить вес и площадь поперечного сечения стержней, разбить один диаметр на 2 с отображением коэффициента запаса;
- сборником всех конструктивных требований для работы с железобетонными конструкциями согласно актуализированному своду правил.

История обновлений

Релиз ExCalc v1 [01.03.2023]

Разработана новая программа ExCalc в которой возможно рассчитать каменные и железобетонные конструкции.

ExCalc v2 [22.05.2024]

Внимание! В программе используются функции не поддерживаемые версией Excel раньше 2016 года.
Общие исправления:
- К программе добавлен обещанный калькулятор для конструирования железобетонных конструкций и подсчета анкеровки арматуры и много-много полезного
- Значительно улучшен интерфейс, повышена интуитивность
- Вкладки переименованы и разукрашены
- Исправлены опечатки
- Повышена четкость шрифта
Каменные конструкции
- Записана видеоинструкция где подробно, в примерах показаны расчеты ГЗБ простенка и кирпичного столба в программе ExCalc.
- При толщине стены/столба ≥30см, ячейки участвующие в расчете коэффициента mg закрашиваются, так как они не используются в расчете
- Добавлена возможность в ручную регулировать коэффициент продольного изгиба фи
- Исправлены ошибки и неточности в расчете
Железобетонные конструкции
- Разработан новый расчет на поперечную силу для железобетонных сечений с учетом конструктивных требований

*В программу встроена защита от нелегального распространения, программа работает только с включенными макросами

R-DK-2022 v1

СКОРО

Шаблон для разработки раздела деревянных конструкций в среде Autodesk Revit 2022+

История обновлений

Релиз шаблона R-DK-2022 v1 [10.09.2024]

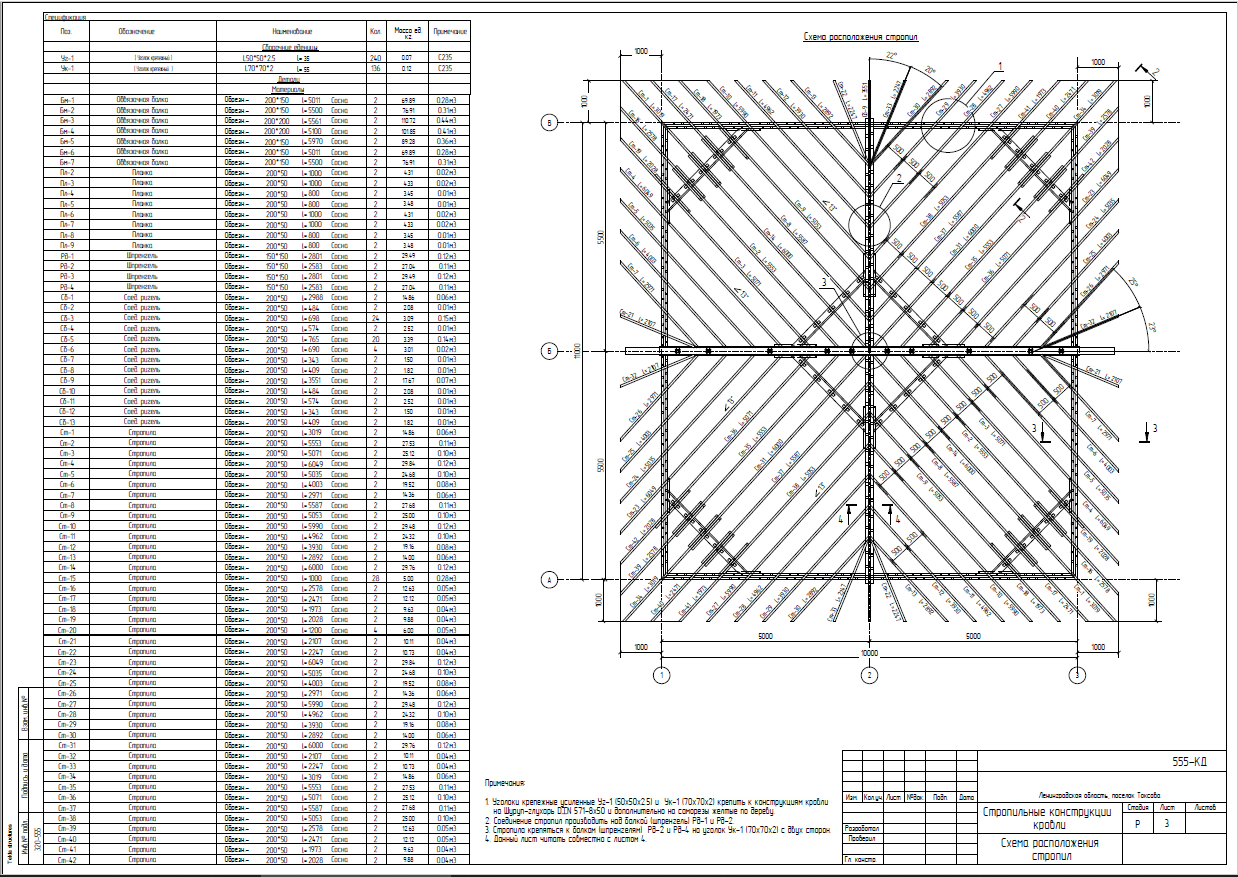

Разработан шаблон для разработки деревянных конструкций в среде Autodesk Revit 2022+

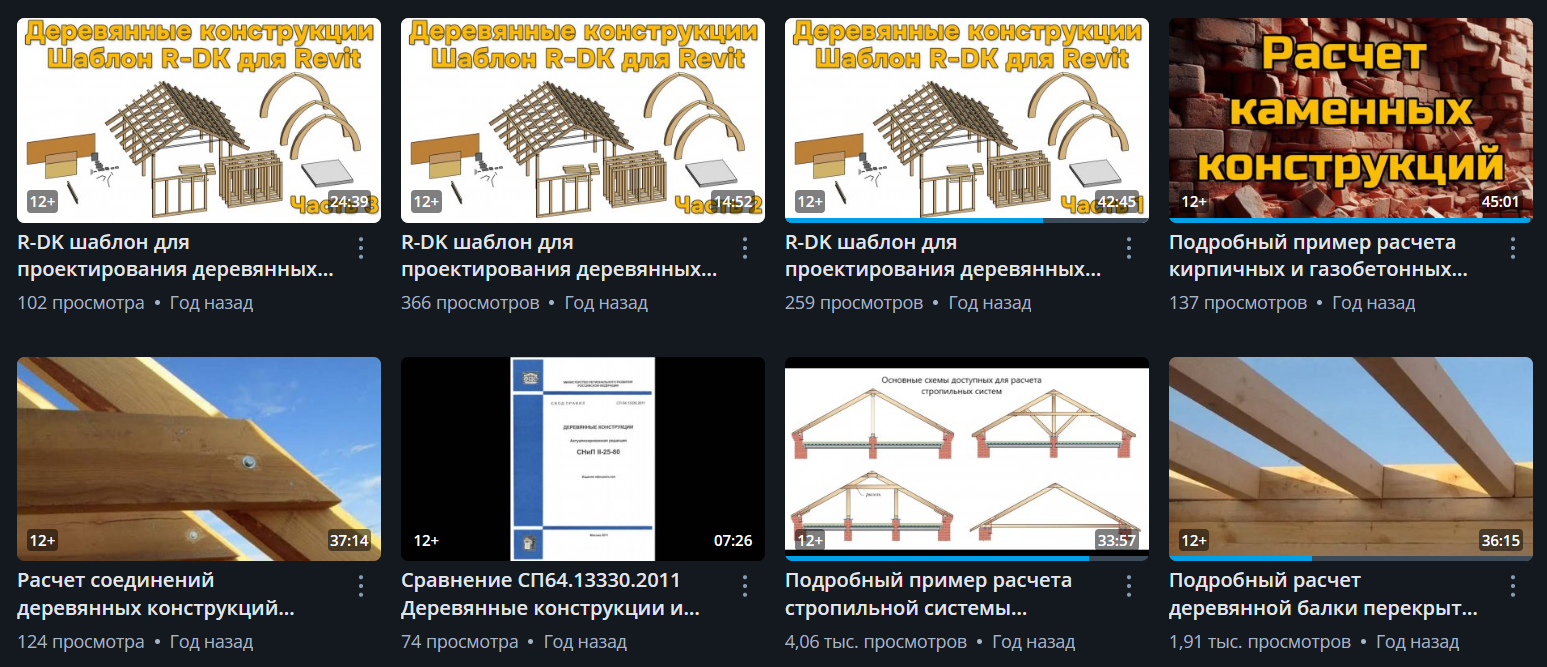

Видеоуроки

Перейти на YouTube канал

*подпишись на канал, чтобы получить уведомления о новых видео

Видеоинструкция по работе с модулями 1 и 2

Определение расчетного сопротивления, расчет балки перекрытия

Видеоинструкция по работе с модулем 4, а также с модулями 3, 5

Расчет стропильной системы, расчет стойки, расчет затяжки и нагельного соединения

Видеоинструкция по работе с модулем 3

Расчет составных элементов

Видеоинструкция по работе с модулем 5

Расчет соединений деревянных конструкций

История обновлений программы

Следите за обновлением программы

Трудные и усердные дни

Программу дополнил новый модуль 3.1 Расчет сечений.

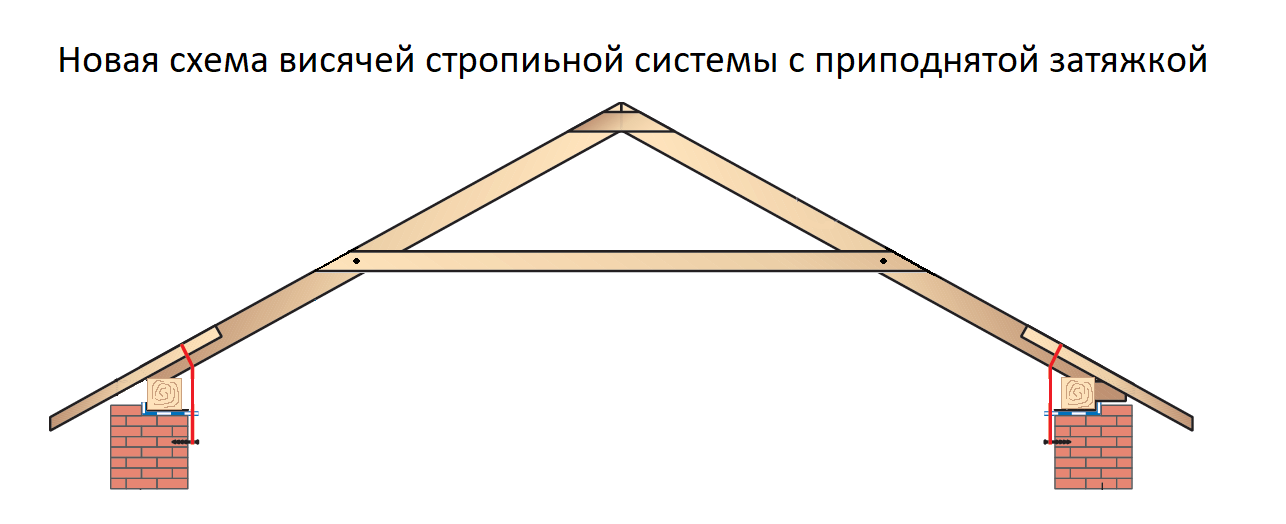

- Добавлена новая схема висячей стропильной системы с приподнятой затяжкой.
- Исправлена ошибка с отображением "####" в ячейках условий работы модуля 5 стропильные системы.
- Откорректирован расчет предельного прогиба для стропильной системы схемы 4.
- Убран расчет устойчивости из плоскости момента для стропильной схемы 4 ввиду установки обрешетки.
- Незначительные исправления и изменения затронули многие модули программы.

Общие изменения:
- Обновлённое оглавление.
- Изменён шрифт примечаний, более красивый и читаемый во всех модулях.

Модуль 1 Расчетные сопротивления.
- Исправлены опечатки.
- Добавлена возможность вычислить расчетное сопротивление клееной и ЛВЛ древесины из однонаправленного шпона.
- Добавлены дополнительные коэффициенты условия работы: mсл
- Небольшие изменения внешнего вида интерфейса.
- Появилась удобная функция, отображения суммарного произведения коэффициентов mi.

Модуль 2 Изгиб.
- В модуль добавлен новый расчет который позволяет рассчитать деревянные двутавровые балки с фанерной стенкой (для двутавров доступно 3 типа сечения).
- Теперь в данном модуле можно произвести расчет 4 расчетных схемы для круглого, прямоугольного и двутаврового сечений 1,2,3 пролетные неразрезные балки, а также консольная балка с равномерно распределенными нагрузками.
- Убрал блокировку с ячейки полезной нагрузки в таблице сбора нагрузок, добавил соответствующее примечание, для ясности.
- Добавил предельный прогиб 1/360 из СП 31-105-2002 Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом.
- Добавил примечания для клееных и LVL балок.
- Теперь при расчете прогиба учитываются касательные напряжения (сдвиг в сечении).
- Разработан новый расчет составных балок из нескольких брусьев уложенных друг на друга по высоте, в качестве шпонок препятствующих сдвигу взаимных плоскостей можно использовать 4 вида соединений стальные нагели, дубовые или березовые нагели, пластинчатые нагели, металлозубчатые пластины (МЗП). В результате расчета производится подбор количества шпонок.

Модуль 3 Растяжение-сжатие.
- Исправлена опечатка при расчете составной стойки на сжатие, размер толщины прокладки был, в метрах, должен быть в сантиметрах.
- Исправлены прочие мелкие опечатки.

Модуль 6 Нагельные соединения.
- Исправлен и существенно улучшен расчет несимметричного нагельного соединения на гвоздях.
- Исправлен и существенно улучшен расчет симметричного нагельного соединения на гвоздях, теперь данное соединение возможно рассчитать, как с односрезными так и с двухсрезными гвоздями.
- Добавлены динамические графики для наглядного представления размеров элементов нагельного соединения на гвоздях и с использованием стальной накладки.
- Добавлен новый расчет нагольного соединения с использованием стальной пластины.
- Добавлены дополнительные замечания.
- При расчете нагельного соединения со стальной накладкой отдельно производиться расчет межосевых и кромочных расстояний для деревянных элементов и стальных пластин, а также выполняется проверка на прочность пластины с ослаблениями и смятие пластины накладки.
- При расчете нагельного соединения со стальной накладкой добавил учёт угла наклона соединения.

Модуль 7 Калькуляторы.
- Добавлен расчет который позволяет определить угол наклона соединения двух скатов кровли. Для определения искомого угла в градусах, необходимо ввести углы наклона первого и второго скатов.

Существующий модуль 3 Растяжение-сжатие, смятие удален в его первоначальном виде, его полностью заменил существующий обновленный модуль 3.1 Расчет сечений, который теперь будет называется модуль 3 Расчет сечений, смятие. При этом расчет на смятие перешел в новый модуль 3.
Возможности нового модуля 3 стали намного шире.

Модуль 2 Изгиб
- Исправлены опечатки.
- Расчет составных балок. Добавлено правило знаков. Теперь для лучшей визуализации поперечного сечения, добавлена динамическая схема, где показаны все размеры сечения.
- При расчете составных балок на МЗП велся учет МЗП растяжению, а необходимо вести расчет на срез. Исправлено.
- Исправлен и улучшен расчет двутавровых балок, добавлена возможность произвести расчет двутавров со стенкой из OSB. При этом используются методика европейских норм, EN - еврокодов.

Обновленный Модуль 3 Расчет сечений, смятие
- Исправлены опечатки.
- Расчет на смятие перекочевал в обновленный модуль 3. Исправлена ошибка расчета на смятие, неправильно отображалось значение в процентах исчерпания несущей способности.
- В обновленном модуле 3 появилась возможность произвести расчет составных элементов на заданные усилия, при этом возможно рассчитать 3 типа составных элементов.

Из за многочисленных затруднений пользователей при распаковке файлов программы, изменен формат архива с .rar на .zip, пока только для модулей 1, 2, 3, 6, а также для full версии.

Модуль 1 Расчетные сопротивления
- Визуальные изменения.

Модуль 2 Изгиб
Блок расчета составных балок
- При длине балки <2м в ячейках появлялись #нд, исправлено.
- Добавлены дополнительные примечания

Модуль 3 Расчет сечений, смятие
Блок расчета составных сечений
- При длине элемента <2м в ячейках появлялись #нд, исправлено.

Модуль 6 Нагельные соединения
Симметричные болтовые соединения
- Исправлена расчетная формула расчета нагеля на изгиб (не более 400дб^2).
- Изменен алгоритм подбора количества нагелей, теперь в результате расчета выводится полное количество нагелей в соединении.

Несимметричные болтовые соединения
- Исправлена расчетная формула расчета нагеля на изгиб (не более 400дб^2).

Соединения с стальными накладками
-Справка расширена.
- Исправлены опечатки, наиболее важные из них:
При расчете соединения на стальных накладках параметр "Полное количество нагелей" единицы измерения исправлены с см2 на шт.
- Выполнена перекомпоновка элементов окна данного расчета.
- Расчет дополнен новыми примечаниями, для облегчения работы программой.
- Не корректно отображались межосевые расстояния для болтов и глухарей, единицы измерения были в миллиметрах, при этом было написано, что они даны в сантиметрах.
- Уточнены формулы несущей способности нагелей на изгиб, (принимается наибольшая несущая способность нагеля).

Модуль 6 Нагельные соединения
- Добавлен новый расчетный блок - Соединения с стальными прокладками.

Программа очищена от ряда картинок.
Исправлено содержание.
Изменен формат архива с .rar на .zip, для модулей 4, 5, 7. Теперь все модули имеют расширение .zip.
Обнаружена проблема, из за которой возникали зависания и подтормаживания программы. Скорость работы программы увеличена в несколько раз.

Модуль 1 Расчетные сопротивления
- Значение итогового расчетного сопротивления не влезало в ячейку, разрядность уменьшена.

Модуль 2 Изгиб
Блок расчета изгибаемых элементов (балок).
-Блок расчетов балок переработан и улучшен.
-Добавлены новые расчетные схемы:
1. Балка на двух шарнирных опорах с возможностью произвольно привязать сосредоточенную силу.
2. Консоль с возможностью произвольно привязать сосредоточенную силу.
- Расчет на устойчивость плоской формы изгиба выполняется только для прямоугольного элемента с высотой прямоугольного сечения больше ширины.
-Теперь расчетная схема отображается графически, отражая реальную длину и нагрузки на балку.

Блок расчета двутавровых балок
- Исправлены опечатки.
- Визуальные изменения.

Модуль 5 Стропильные системы
- Исправлены опечатки.
- Улучшен, дополнен расчет 5-ой стропильной системы (висячая стропильная система с затяжкой). Теперь возможно произвести расчет по 2 расчетным схемам, с шарнирно-подвижным опиранием стропильных ног и с шарнирно-неподвижным опиранием. Для корректного здания геометрических размеров, добавлена динамическая схема стропильной системы.
- Улучшено отображение значений усилий и геометрических размеров стропильных систем.

Модуль 6 Нагельные соединения
- Исправил высоту дефектной ячейки.
- Добавлен новый расчетный блок - Расчет изгибаемого стыка на деревянных накладках.

Модуль 7 Калькуляторы
- Добавил возможность изменять размеры сечения счетчиком. Изменены единицы измерения длины элемента, теперь в метрах.

Внимание! В программе используются функции не поддерживаемые версией Excel раньше 2016 года.

После обновления программы до версии v7 был обнаружен дефект интерфейса в модуле 4, данный баг исправлен в версии v7.1. Также исправлена опечатка в единицах измерения поперечной силы, в отчете модуля 2 Изгиб.

Внесено множество улучшений затрагивающих интерфейс.
Самые крупные:
- Изменена нумерация модулей в связи с объединением модулей 4 и 5, а также название некоторых модулей:
Модуль 4 теперь называется: Стропильные системы, обрешетка.
Модуль 5 теперь называется: Нагельные соединения, узлы
Модуль 6 Калькуляторы
- При открытии программы временно появляется окно приветствия.
- При открытии программы автоматически скрывается лента (сделано для увеличения пространства).
Постепенно осуществляется полный переход на СП64.13330.2017.
Начиная с версии v.7 в программе активно используются макросы, для корректной работы программы необходимо дать разрешение на использование макросов (в целях обеспечения безопасности на данный момент исходный код макросов открыт для просмотра пользователям).

Модуль 1 Расчетное сопротивление
- Крупное обновление модуля: Теперь расчетное сопротивление и модуль упругости возможно вычислить согласно СП64.13330.2017. Интерфейс актуального расчета полностью переработан в лучшую сторону. Расчет согласно своду правил от 2011 года остался без изменений, при необходимости можно сравнить расчетные сопротивления.

Модуль 2 Изгиб
Блок расчета изгибаемых элементов (балок).
- При расчете балок из цельной или клееной древесины теперь можно вывести отчет с полной трассировкой (подобно ручному расчету).
- Блок расчетов балок переработан и улучшен.
- При деактивации ячейки с произвольной нагрузкой, строка в таблице пропадает.
- Добавил возможность изменять размеры сечения и длину балки счетчиком.
- Добавлена возможность произвольно изменить модуль упругости в зависимости от типа материала (для LVL модуль упругости выше чем для цельной древесины). Определение модуля упругости выполняется в модуле 1.
- Исправлена ошибка расчета прогибов для сечений из бревна. Прогибы для круглого сечения с сосредоточенной нагрузкой рассчитывались, как для прямоугольного бруса.
- Так как расчет на вибрацию выполняется только для однопролетной схемы, при прочих условиях окно скрывается.
- Пользователю дается возможность выбора, выполнить расчет по деформациям с учетом сдвига или без учета сдвига.
- Исправлена ошибка при расчете прогибов для консольной балки при сосредоточенной нагрузке.

Блок расчета двутавровых балок
- Исправлены опечатки.
- При деактивации ячейки с произвольной нагрузкой, строка в таблице пропадает.
- При расчете по консольной схеме исправлен вывод напряжений (напряжения сжатия в полке выводились без учета коэффициента фиб)
- Расчет на вибрацию выполняется только для однопролетной балки с равномерно распределенной нагрузкой, при других расчетных схемах ячейки скрываются.

Блок расчета составных балок на поперечный изгиб.
- Добавлена возможность произвольно изменить модуль упругости в зависимости от типа материала (для LVL модуль упругости выше чем для цельной древесины). Определение модуля упругости выполняется в модуле 1.

Модуль 3 Расчет сечений, смятие
Блок расчета цельных сечений.
- Добавлен коэффициент αр - центральный угол в радианах, определяющий участок Lp элемента кругового очертания (для прямолинейных элементов αр=0), теперь модуль позволяет полноценно рассчитать гнутые элементы. Данный коэффициент учитывается при вычислении коэффициентов КпN и КпМ.

Модуль 4 Стропильные системы, обрешетка
- Добавлен новый расчет диагональной стропильной ноги с возможностью добавлять промежуточные опоры.
- Объеденины модули 4 и 5. Модуль 4 обрешетка полностью перешел в модуль 5 Стропильные системы.
- У 5-ой стропильной системы пропал график отражающий реальную геометрию, исправлено.
- Для всех схем добавлена возможность произвольно изменить модуль упругости в зависимости от типа материала (для LVL модуль упругости выше чем для цельной древесины). Определение модуля упругости выполняется в модуле 1.
- При деактивации ячейки с произвольной нагрузкой, строка в таблице пропадает.

Модуль 5 Нагельные соединения
- Исправлены опечатки
- Добавлен новый расчет лобовых врубок. В расчете учитываются конструктивные требования предъявляемые к врубкам согласно СП64.13330.2017, выполняются проверки на смятие и скалывание, в качестве сечения могут быть использованы круглые бревна и прямоугольные бревна.

Внимание! В программе используются функции не поддерживаемые версией Excel раньше 2016 года.

Общие исправления:
- Повышена интуитивность при работе с программой.
- По просьбе пользователей удалены почти все лишние картинки.
- Во всех модулях исправлены примечания, теперь их границы отображаются правильно не перекрывая текст.
- Вес файла с программой уменьшен на 30%.
- Во всех блоках изменена логика вывода параметров не влияющих на расчет, теперь текст в этих ячейках становится тусклым (чтобы не вводить пользователей в заблуждение).

Модуль 1 Расчетное сопротивление
- При выводе расчётного сопротивления по СП64.13330.2017 появлялось ошибка #НД из-за использования функции СЦЕП, функция заменена конкатенацией символом &.
- Визуальные изменения (постарался, чтобы расчет полностью влез на экран).

Модуль 2 Изгиб
- Схемы визуально улучшены и приведены к единому стилю.
Блок расчета изгибаемых элементов (балок).
- При использовании Excel версии ниже 2016 при выводе отчета возникает ошибка в формулах при использовании функции СЦЕП, которая не поддерживается в более поздних версиях Excel.
- Блок расчета двутавровых балок, исправлена опечатка в примечании к нормативному сопротивлению стенки сжатию, необходимо задавать НОРМАТИВНОЕ значение.
- Добавлена новая возможность при расчете балок на поперечный изгиб учесть составную работу балок при укладке друг на друга без связей, откорректирован отчет. При укладке бревен друг на друга не учитывается их совместная работа, поэтому расчет ведется не как для составного сечения на связях, а как для двух балок, которые работают независимо друг от друга.
- В тексте отчета исправлены ошибки.
- В расчет балок на поперечный изгиб интегрирован расчет позволяющий рассчитать опорную зону балки при подрезке опорной зоны.
- Блок расчета составных балок, исправлена ошибка вывода при выборе любых типов нагелей кроме МЗП. Исправлена ошибка в расчете при выборе стальных нагелей. Расчет актуализирован в соответствии с СП64.13330.2017.

Модуль 3 Расчет сечений, смятие
- Схемы визуально улучшены и приведены к единому стилю.
- Повышена интуитивность интерфейса.
Блоки расчета цельных и составных сечений.
- Теперь вместо расчетной длины элемента необходимо задавать фактическую длину и отдельно коэффициент расчетной длины - u.
- Исправлена ошибка при расчете сечения на изгиб, ячейка с продольной силой не закрашивалась и при N=0 выдавала ошибку при расчете на устойчивость.

Модуль 4 Стропильные системы, обрешетка
- Удалены лишние картинки
- Схемы визуально улучшены и приведены к единому стилю.

Модуль 5 Нагельные соединения, узлы
Модуль полностью переработан, обновлен и максимально улучшен, исправлены ошибки в расчете.
- Схемы визуально улучшены и приведены к единому стилю.
- Добавлен новый тип нагелей - дубовый нагель.
- Добавлен новый тип нагелей - винты.
- Повышена точность при переводе единиц измерения из кН в кгс.
- Увеличен сортамент болтов, добавлены диаметры 8, 10 мм.
- В некоторых блоках изменен вывод ошибок.
- Блок расчета нагелей на вырыв переработан, актуализирован, добавлен расчет на смятие под головкой нагелей или шайбой.
- Расчеты симметричных и несимметричных соединений интегрированы в единый интерфейс, теперь в одном блоке можно рассчитать все типы нагелей (гвозди, винты, болты, дубовые нагели).
- Блок расчета соединений с использованием стальных накладок и прокладок полностью переработан. Интерфейс стал единым, одновременно просчитывается несущая способность всех типов нагелей (гвозди, болты, винты), также производится расчет самих стальных полос. Для возможности расчета перфорированного крепежа на анкерных гвоздях добавлена возможность рассчитать гвозди произвольной длины и диаметра.
- В результатах расчета одновременно выводится несущая способность и выполняется подбор количества для всех типов нагелей, что позволяет сравнивать результаты по каждому из типов нагелей.
- Актуализированы расчеты соединений с использованием нагелей согласно СП64.13330.2017.
- Введены коэффициенты для расчета нагельных соединений согласно пункту 8.16 СП64.13330.2017. Задание коэффициентов происходит на отдельном листе при переходе по гиперссылке. Есть возможность включать и выключать умножение на коэффициенты условий работы.
- Блок расчета изгибаемого стыка на накладках с использованием нагелей переработан, добавлен визуализирующий график, теперь стык считается только с использованием 2 накладок.

Индивидуальный проект

Наша команда готова выполнить для вас проект частного дома (конструктив). Также мы занимаемся расчетом и проектированием всех возможных объектов строительства, в том числе из монолитного железобетона и стали (жилые дома/комплексы, навесы, промышленные здания и т.д.)
В связи с большой загрузкой, в работу берутся проекты или объекты стоимостью от 10 т.р.

Часто задаваемые вопросы

Если вопросы останутся, я всегда готов ответить на них лично

Насколько безопасна оплата и чем можно оплатить?

Оплата осуществляется через сервис яндекс кассы и полностью безопасна, возможна оплата картой.

Могу ли я оплатить переводом на карту?

Возможна оплата посредством перевода денежных средств на карту, пишите мне на обратную связь, я отправлю вам реквизиты для оплаты. После подтверждения перевода вы получите ссылку на программу.

Для кого это приложение?

Приложение подойдет, как профессиональным инженерам, так и дилетантам. Программа настолько проста, что каждый способен её освоить. Все что требуется для расчета, это ввести исходные данные.

Архив с программой не открывается, появляется сообщение о повреждении файла.

Для распаковывания архива используйте любую программу для архивации например WinRAR, WinZip или 7-zip. Также данная проблема может возникнуть из за работы антивирусного ПО на вашем компьютере, антивирус может заподозрить "вирус" в файле с программой из за того, что в ней используются макросы, попробуйте временно отключить антивирус и скачать файл заново.

Что нужно для запуска программы?

Для работы приложения подойдет любая операционная система, все что требуется это программа Microsoft Excel версии не ниже 2016.

Имеются ли инструкции?

У каждого модуля есть справка, даны рекомендации и примеры. Дополнительно выпущена серия видеоуроков по работе с модулями программы.

Согласно каким нормативным документам производится расчет?

Все расчеты соответствуют актуальным нормам действующим в РФ: СП 64.13330.2011 и 64.13330.2017 Деревянные конструкции и СП 20.13330.2016 Нагрузки и воздействия.
