ExCalc

Программа ExCalc для расчета каменных, армокаменных и железобетонных конструкций

Каменные конструкции

Железобетонные конструкции

Подробнее о программе для расчета каменной кладки

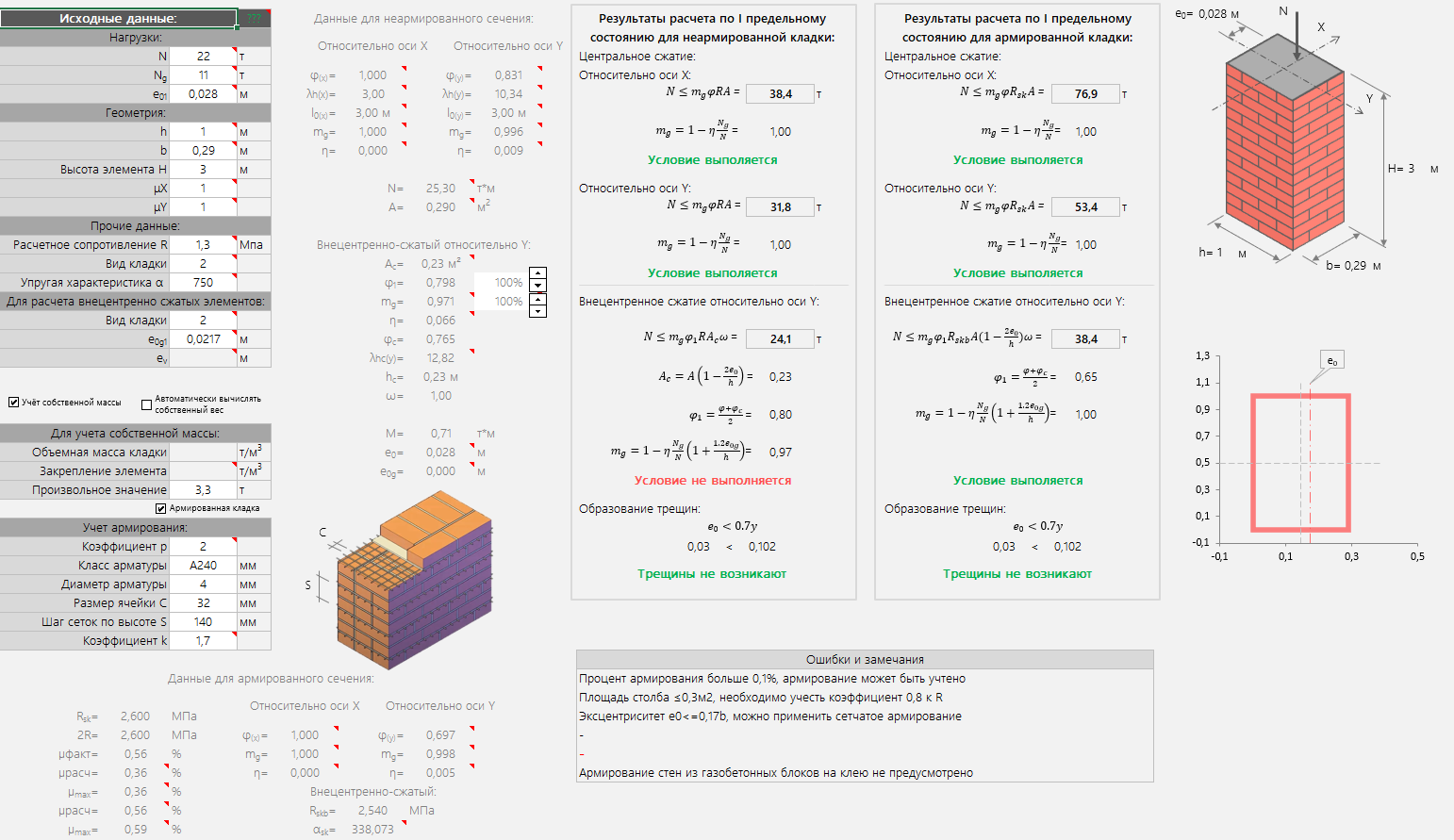

Программа позволяет выполнить расчет каменных конструкций согласно СП15.13330.2020 Каменные и армокаменные конструкции. Выполняется расчет стен, колонн, простенков на центральное сжатие в 2-ух плоскостях и внецентренное сжатие в плоскости наименьшей жесткости. Результаты расчета выводятся в удобной форме, в виде краткого отчета имитирующего ручной. Ввод исходных данных снабжен подсказками. Для возможности проверки и наглядности расчета выводятся все вычисленные промежуточные значения. В расчете возможно учесть армирование каменного элемента. Программа позволяет произвести проверку сечения стены из всех видов камней предусмотренных сводом правил, это кладка из кирпича и керамических камней, в том числе крупноформатных, блоков из ячеистого бетона и т.д. Выполнена верификация с примерами из пособия. Возможен дополнительный расчет стен, перегородок, столбов на гибкость, согласно своду правил, его необходимо выполнять независимо от результатов расчета по прочности и устойчивости.

Подробнее о программе для расчета железобетонных конструкций

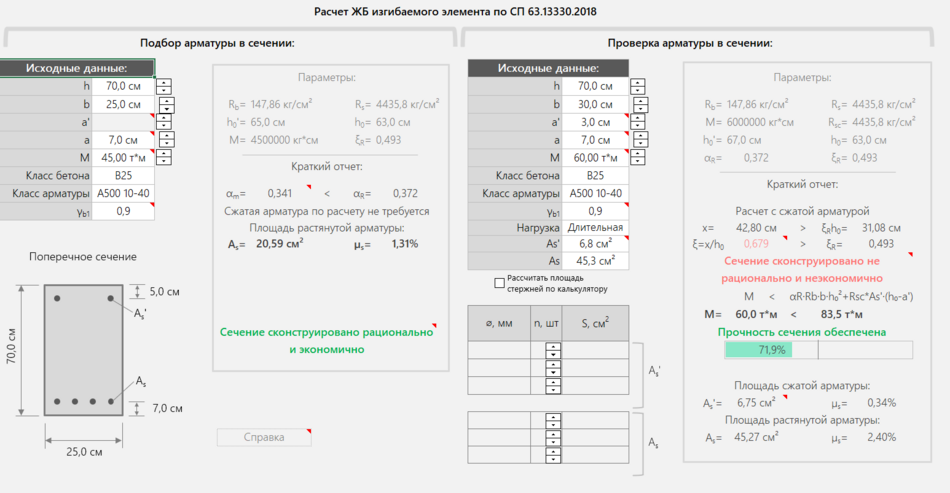

Программа для расчета железобетонных изгибаемых элементов согласно СП63.13330.2018 Бетонные и железобетонные конструкции. В программе возможно выполнить подбор или проверку арматуры изгибаемого железобетонного элемента прямоугольного сечения. После обновления программы стал доступен расчет сечения на поперечную силу. Наглядно выводятся все промежуточные параметры расчета, модуль снабжен подсказками.
В качестве бонуса, добавлена программа позволяющая:
- автоматически определить минимальный процент армирования прямоугольного сечения;
- рассчитать длину анкеровки и нахлестки арматуры, в том числе с учетом шайбы на конце;
- определить вес и площадь поперечного сечения стержней, разбить один диаметр на 2 с отображением коэффициента запаса;
- сборником всех конструктивных требований для работы с железобетонными конструкциями согласно актуализированному своду правил.

История обновлений

Релиз ExCalc v1 [01.03.2023]

Разработана новая программа ExCalc в которой возможно рассчитать каменные и железобетонные конструкции.

ExCalc v2 [22.05.2024]

Внимание! В программе используются функции не поддерживаемые версией Excel раньше 2016 года.
Общие исправления:
- К программе добавлен обещанный калькулятор для конструирования железобетонных конструкций и подсчета анкеровки арматуры и много-много полезного
- Значительно улучшен интерфейс, повышена интуитивность
- Вкладки переименованы и разукрашены
- Исправлены опечатки
- Повышена четкость шрифта
Каменные конструкции
- Записана видеоинструкция где подробно, в примерах показаны расчеты ГЗБ простенка и кирпичного столба в программе ExCalc.
- При толщине стены/столба ≥30см, ячейки участвующие в расчете коэффициента mg закрашиваются, так как они не используются в расчете
- Добавлена возможность в ручную регулировать коэффициент продольного изгиба фи
- Исправлены ошибки и неточности в расчете
Железобетонные конструкции
- Разработан новый расчет на поперечную силу для железобетонных сечений с учетом конструктивных требований

*В программу встроена защита от нелегального распространения, программа работает только с включенными макросами
